Саме те, що потрібно для серії 243

Невеликі розміри, великі можливості

Компактні та читабельні – ідеальні для зрозумілої інсталяції. Завдяки мікророзмірам – лише 10 x 7 x 10 мм, з’єднувальні клеми серії 243 підходять для використання в умовах обмеженого простору, де важливий кожен міліметр. Водночас 6 варіантів кольорів дозволяє легко позначити та розрізнити ланцюги або пристрої, що значно прискорює ідентифікацію установки.

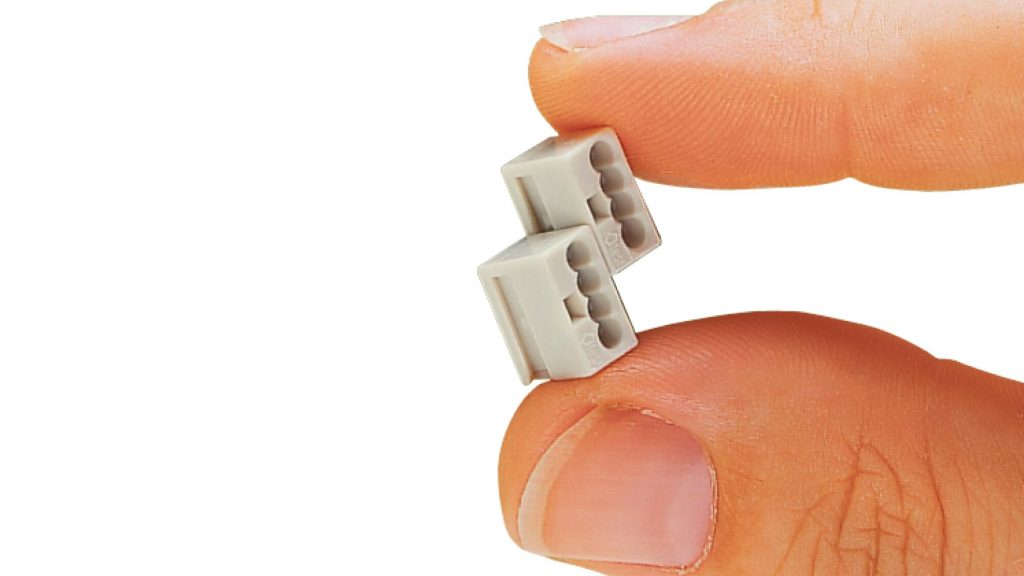

«Ластівчин хвіст»

Застосоване рішення, яке називається «ластівчин хвіст», дозволяє з’єднувати з’єднувальні клеми серії 243 в потенційні блоки або в блоки з різним потенціалом і різною кольоровою гамою. Таким чином ми отримуємо модульність і гнучкість з’єднань.

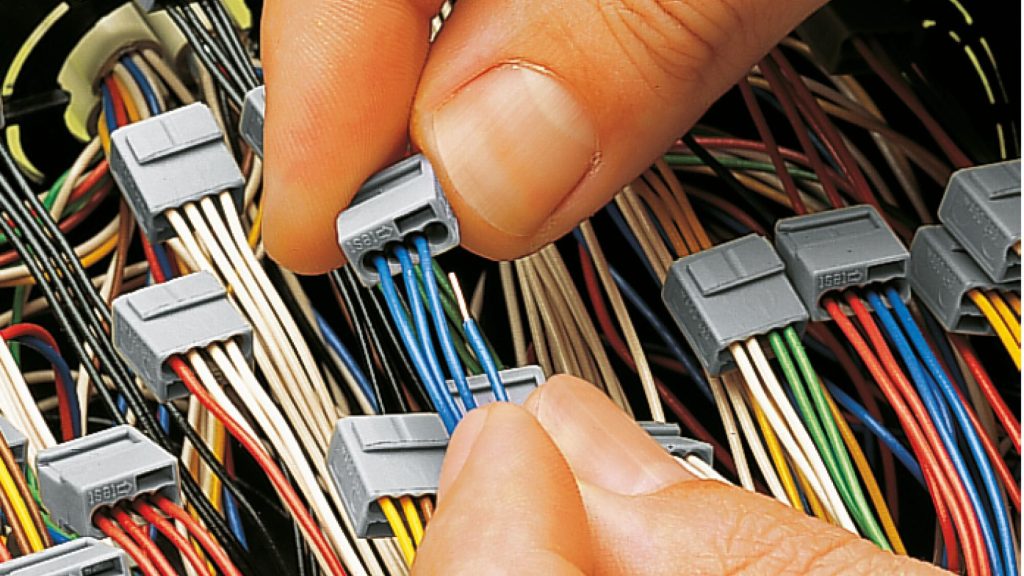

Швидкий монтаж – без використання інструментів

Завдяки технології PUSH WIRE® ви можете швидко та безпечно підключити дроти від 0,5 до 1 мм². Незалежно від того, чи ви підключаєте дверні дзвінки, чи домофонні системи – з’єднувальні клеми серії 243 вражають компактною конструкцією.

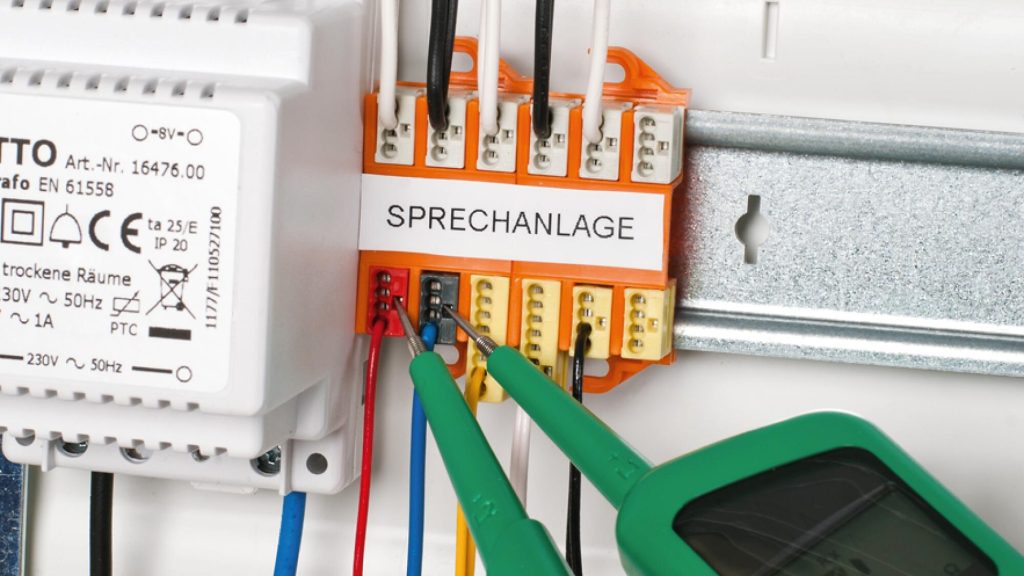

Продумані деталі – тестування та контроль

На передній частині з’єднувальної клеми знаходиться отвір для тестування напруги, що полегшує швидке вимірювання – без необхідності демонтажу проводу. Додатково – відмітка для проводу з позначкою 5 мм дозволяє відразу перевірити, чи провід правильно ізольований.

Готові до монтажу

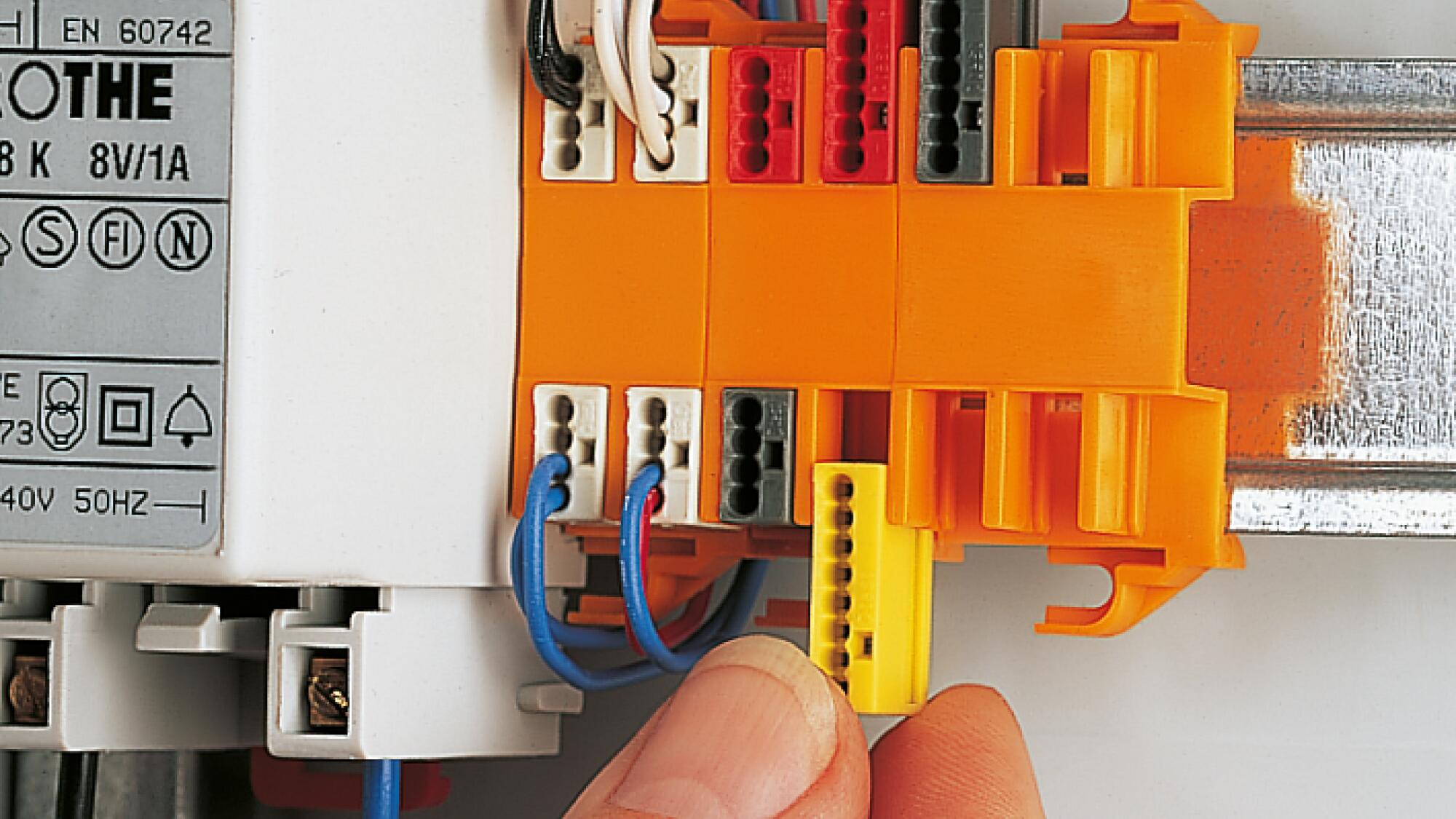

Спеціальні монтажні адаптери на DIN рейку TS 35, для 4 або 6 з’єднувачів, полегшують установку. Додатково доступні версії з можливістю опису дозволяють ще швидше ідентифікувати ланцюги.

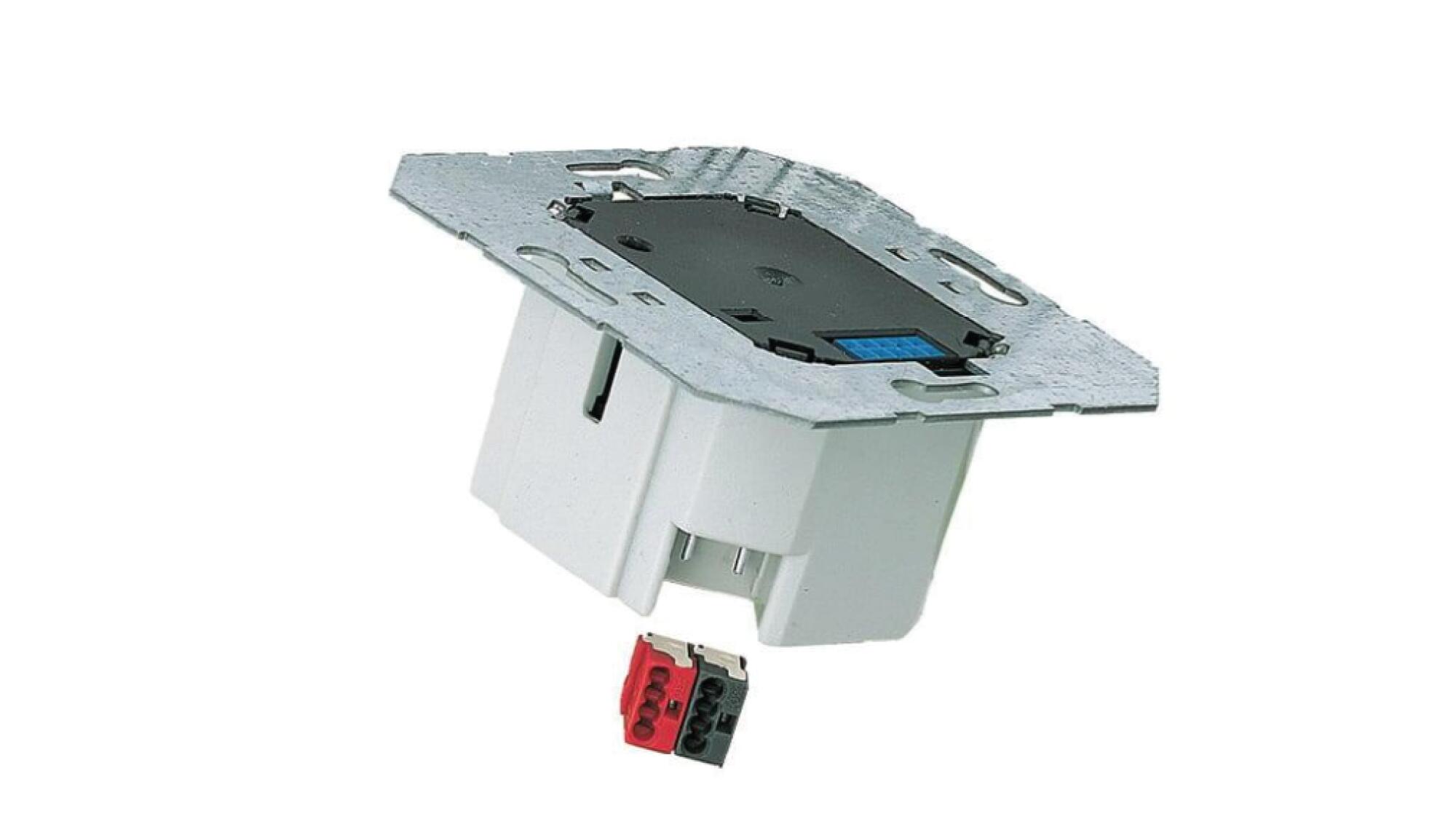

Застосування з'єднувальних клем серії 243 в системах KNX

Мережева система KNX/EIB є інтелектуальним рішенням для автоматизації будівель. На відміну від традиційних установок, мережа KNX/EIB пропонує гнучке і комплексне рішення для всіх застосувань в області перемикання, регулювання, керування, вимірювання, контролю і сигналізації пристроїв.

Система KNX має розподілену структуру і працює без головного керуючого пристрою. Всі компоненти системи є активними інтелектуальними модулями. Тільки завдяки використанню різноманітних компонентів мережі KNX/EIB можна адаптувати систему до індивідуальних потреб користувача.

Датчики/виконавчі елементи керують тоді, наприклад:

  • освітленням
  • жалюзі
  • вентиляцією
  • споживанням енергії
  • сигналізацією/передачею інформації.

Передача даних здійснюється через двожильний мережевий кабель, який підключається до датчиків і виконавчих елементів за допомогою з’єднувальних клем WAGO.

Датчики передають команди через об’єктну мережу до виконавчих елементів. Остатні, в свою чергу отримують інформацію та ініціюють конкретні процеси. Щоб певний передавач міг викликати дію конкретних приймачів, команда адресується відповідним чином. Призначення (= адресація) визначається під час програмування.

Мережева система поділяється на так звані лінії (відрізки). Мережеві кабелі можуть утворювати лінійну, зіркоподібну або деревоподібну схему. У розподільних щитах окремі схеми з’єднуються за допомогою з’єднувальних клем WAGO. Якщо в майбутньому виникне необхідність розширення установки, до існуючої мережі можна без проблем додати нові компоненти.

Якщо змінюється призначення приміщень, поверхів або будівель, установка залишається незмінною, потрібно лише перепрограмувати прив’язку датчиків до виконавчих елементів.
