picoMAX^® – система з’єднань

picoMAX^® – це система компактних роз’ємів з інноваційним дизайном. Вона подвійно використовує контактну силу однієї пружини з нержавіючої сталі Cr-Ni для затискання провідника та з’єднання контактного піна. Це робить picoMAX^® ще більш компактною, ніж інші системи з’єднання і встановлює нові стандарти для з’єднань «провід-плата», «плата-провід», «провід-провід» та «панель-провід».

Переваги

Компактна конструкція: зменшує простір до 30 %
Радикально спрощена контактна система
Спеціальна конструкція, інноваційна технологія пружинного з’єднання та новий ізоляційний матеріал гарантують абсолютну надійність контакту – навіть при високій температурі навколишнього середовища
Винятково висока стійкість до вібрацій до 20g для з’єднань «провід-плата» завдяки вбудованим фіксаторам та розетці, яка майже повністю закрита штекером.
Ефективне тестування за допомогою тестового слота, паралельного входу роз’єму

Асортимент роз’ємів picoMAX^®

огляд продуктів

Ваші сигнали, ідеально підключені

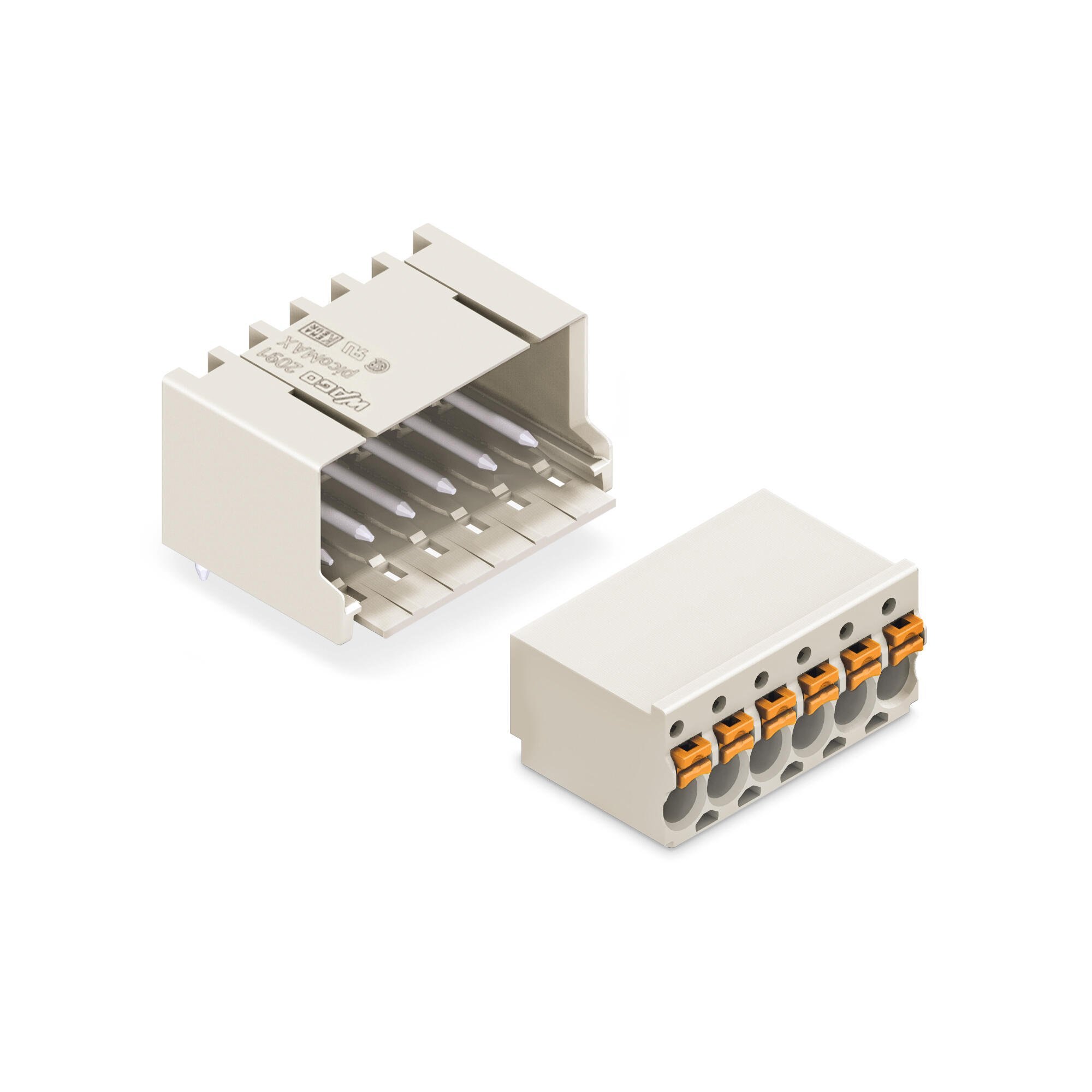

picoMAX^® 3.5: роз’єм для друкованих плат з кроком виводів 3,5 мм (1,377 дюйма) для провідників перерізом до 1,5 мм² (14 AWG) і номінальним струмом до 10 А Основні переваги:

Універсальне з’єднання для всіх типів провідників
Затиск Push-in CAGE CLAMP^® для одножильних провідників і багатожильних провідників з наконечниками
Підключення проводів можливе як при з’єднаному, так і при роз’єднаному стані
Вбудовані фіксатори запобігають випадковому від’єднанню

Оптимальне джерело живлення

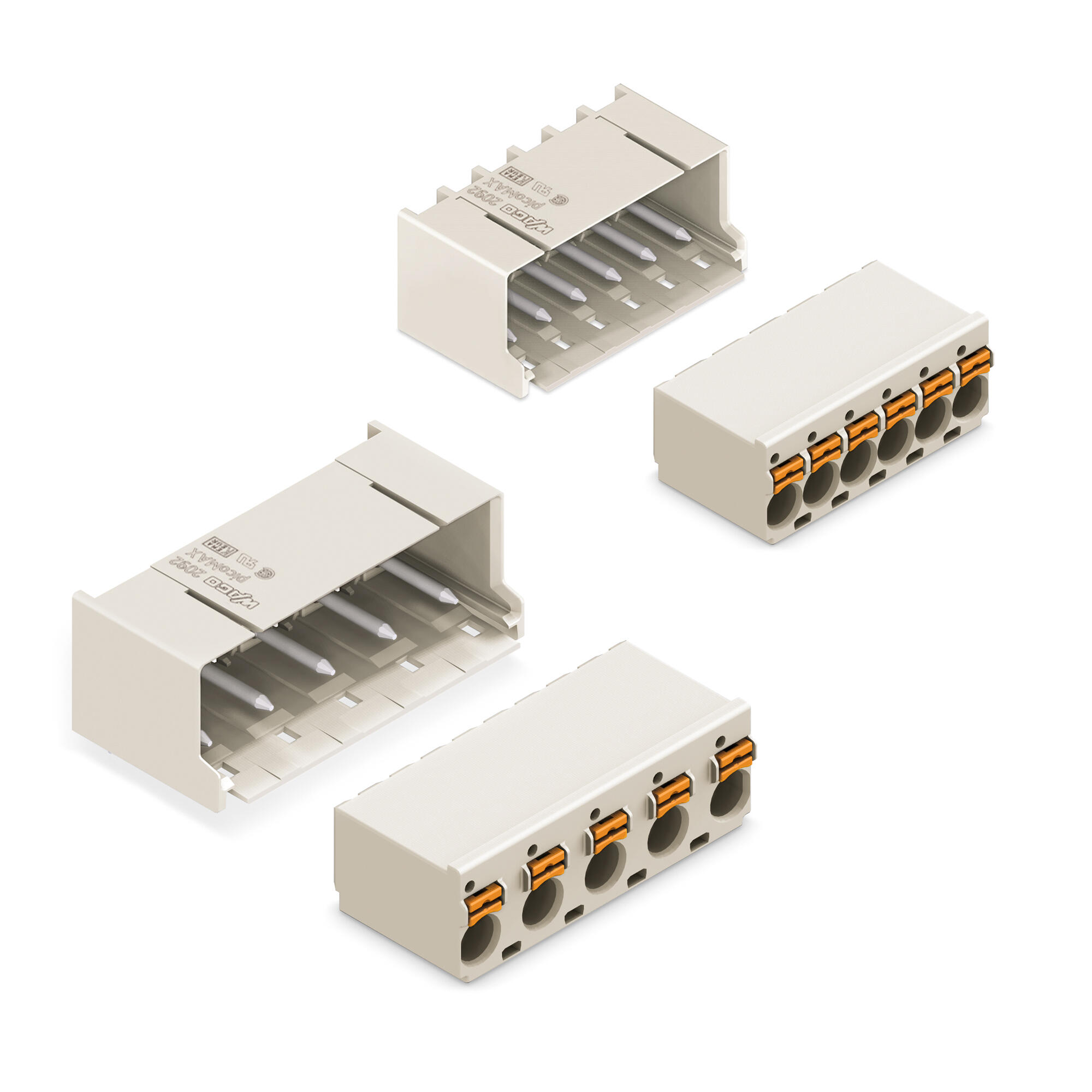

picoMAX^® 5.0 і 7.5: роз’єми для друкованих плат з кроком виводів 5,0 і 7,5 мм (0,197 і 2,953 дюйма) для провідників перерізом до 2,5 мм² (12 AWG) і номінальним струмом до 16 А

Основні переваги:

Універсальне з’єднання для всіх типів провідників
Затиск Push-in CAGE CLAMP^® для одножильних провідників і багатожильних провідників з наконечниками
Підключення проводів можливе як при з’єднаному, так і при роз’єднаному стані
Тестовий порт, паралельний входу провідника – контакт на кінці
Вбудовані фіксатори засувки запобігають випадковому від’єднанню

Найпростіший спосіб додати друкованим платам можливість підключення

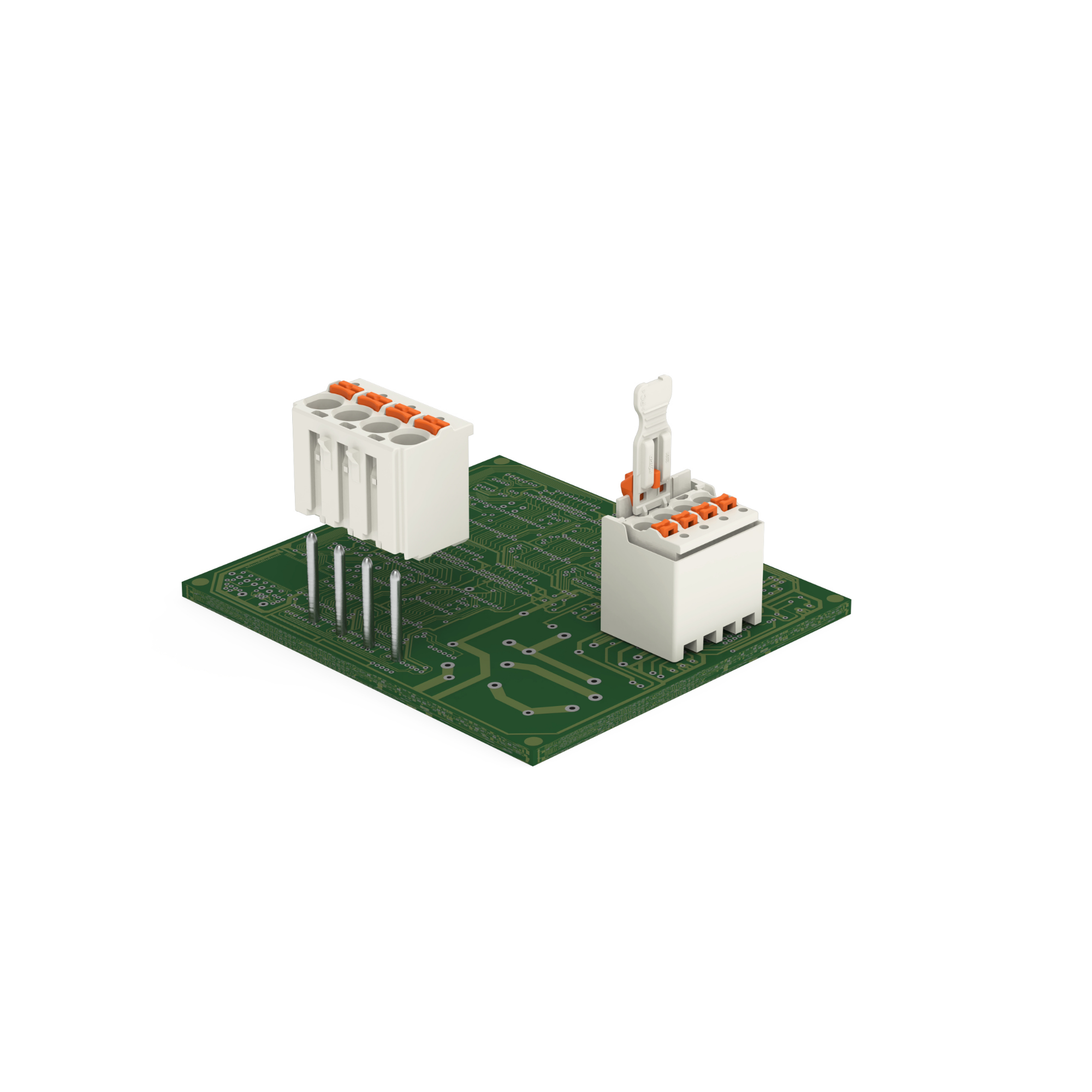

picoMAX^® eCOM — це ще більш економічна та компактна версія без корпусу контактів, призначена для підключення до друкованої плати. З кроком контактів 3,5, 5,0 та 7,5 мм (0,138, 0,197 та 0,295 дюйма) ця система роз’ємів для прямого паяння до друкованої плати готова до використання у ваших недорогих системах.

Основні переваги:

Універсальне з’єднання для всіх типів провідників
Затиск Push-in CAGE CLAMP^® для одножильних провідників і багатожильних провідників з наконечниками
Доступні прямі та кутові клемні колодки для друкованих плат
Доступні для провідників перерізом від 0,2 до 1,5 мм² (24–14 AWG – варіант 3,5), а також від 0,2 до 2,5 мм² (24–12 AWG – варіанти 5,0, 7,5)
Попередньо встановлені паяні піни дозволяють безпосередньо паяти весь роз’єм
Можна знімати з друкованої плати під час технічного обслуговування

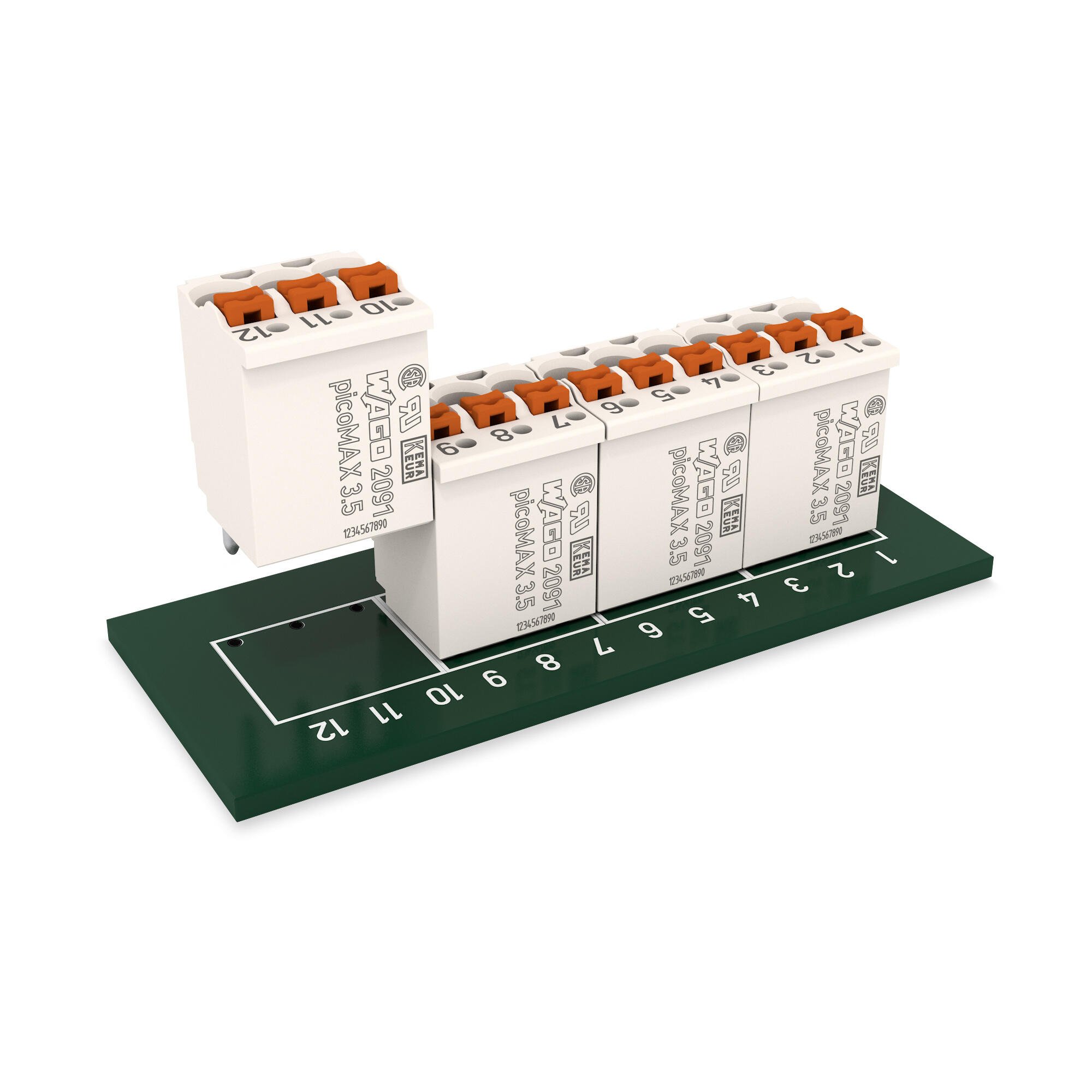

Роз’єми різної довжини можна монтувати поруч без втрати полюсів, що дозволяє максимально заощадити місце на друкованій платі

Передача сигналу за допомогою клемних блоків для друкованих плат

Датчики є невід’ємною частиною практично кожної будівлі, виступаючи в ролі її сенсорних органів. Вони безперервно збирають дані про фактори навколишнього середовища, такі як вологість, якість повітря, температура та яскравість. Для надійної роботи цих датчиків необхідна надійна технологія підключення друкованих плат. Ці з’єднання не тільки забезпечують датчики живленням, але й передають виміряні значення у вигляді електричних сигналів. Thermokon довіряє клемним блокам picoMAX^® eCOM для друкованих плат, які підтримують Single Pair Ethernet і забезпечують надзвичайно компактне та економічне рішення для підключення друкованих плат на рівні сигналу.

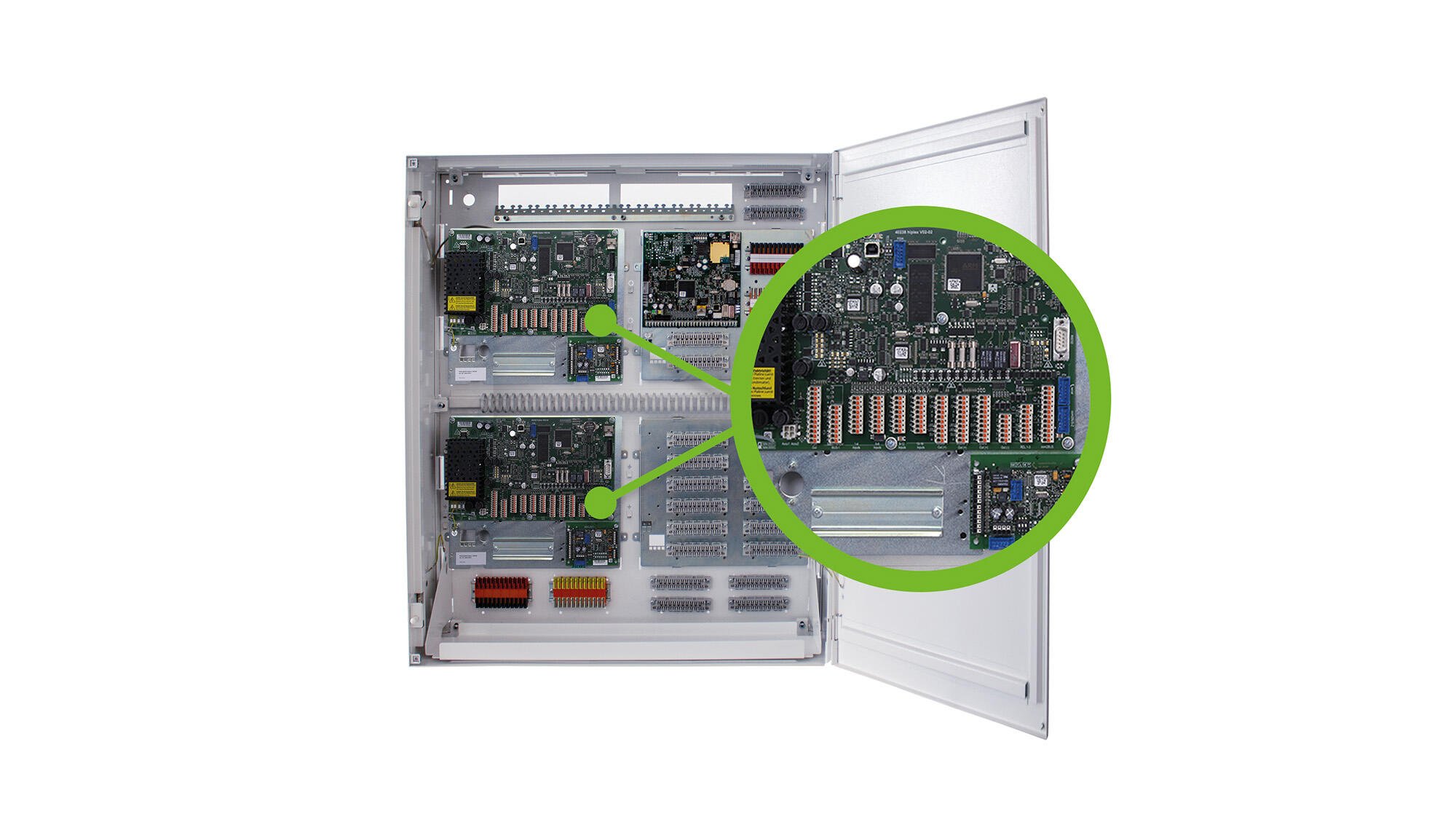

365 днів максимальної надійності

У системах, критичних для безпеки, всі компоненти повинні працювати надійно – 24 години на добу, 7 днів на тиждень, 365 днів на рік. Це стосується і технології з’єднання друкованих плат. У системах сигналізації клемні колодки для друкованих плат і роз’ємb мають вирішальне значення для передачі важливих сигналів, необхідних для безперебійної роботи.
