Системне кабельне з’єднання із використанням роз’ємів MCS для друкованих плат
MULTI CONNECTION SYSTEM (MCS) — це універсальна система з’єднань WAGO, яка забезпечує передові рішення для різних застосувань. Система включає сім лінійок продуктів з кроком контактів від 2,5 мм до 10,16 мм (від 0,98 дюйма до 0,4 дюйма) і підключає провідники перерізом від 0,08 до 25 мм2 (від 28 до 4 AWG), пропонуючи широкий спектр можливих застосувань.
Переваги:
Асортимент роз’ємів MCS

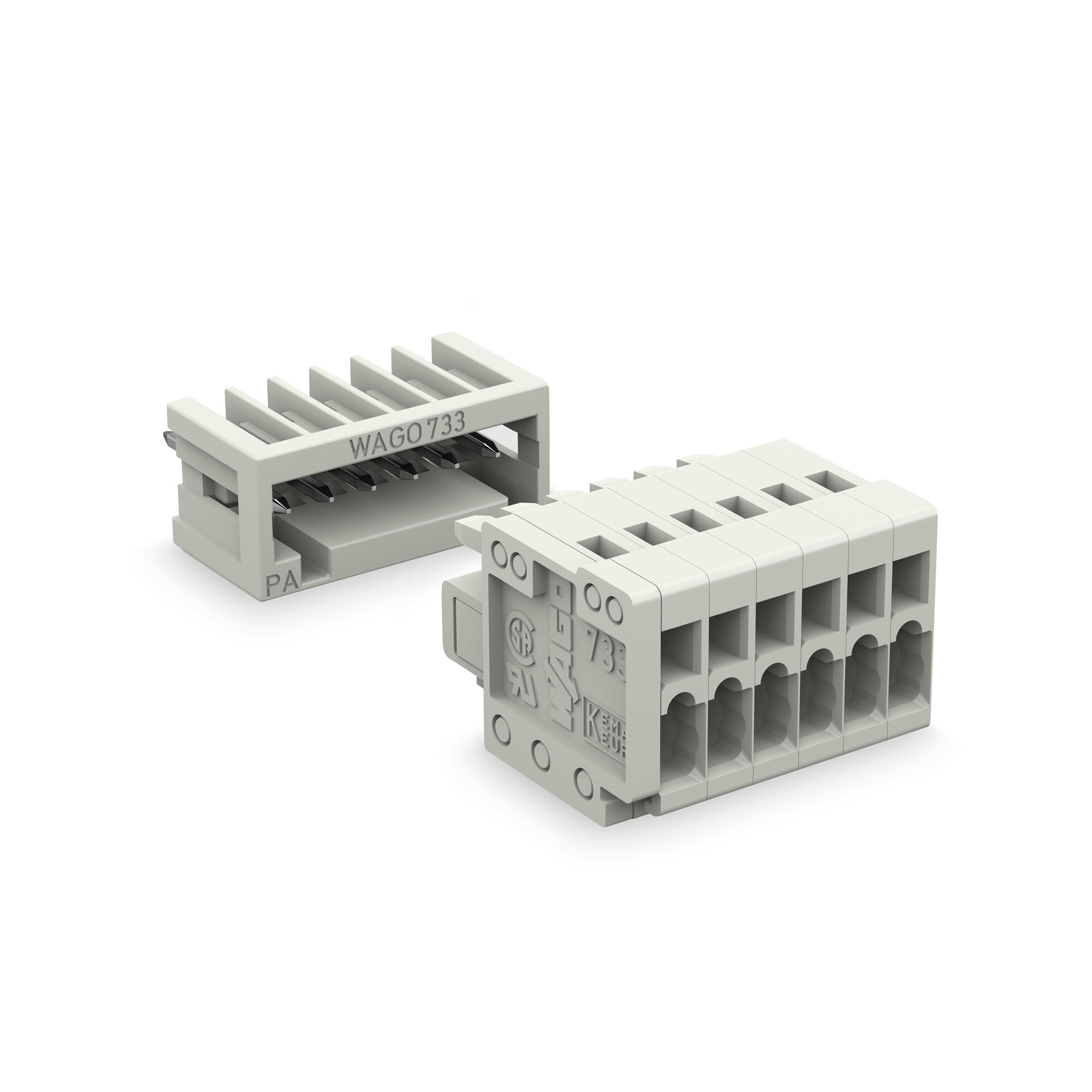

Економія місця: найменший багатоконтактний роз’єм MCS MICRO з кроком 2,5 мм є ідеальним рішенням для застосування в умовах обмеженого простору. Діапазон перерізу проводів становить від 0,08 до 0,5 мм2.
Переваги:

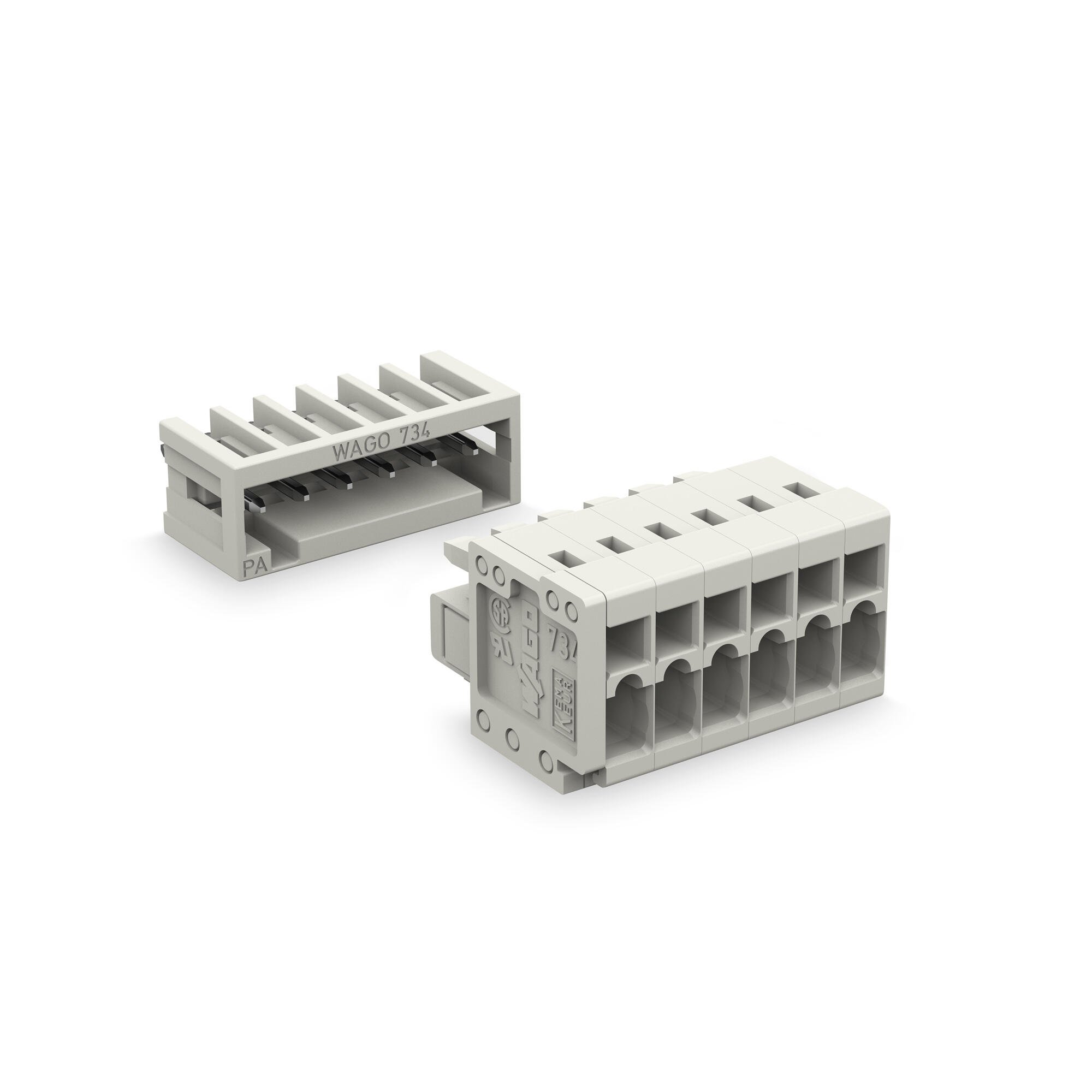

Компактні елементи для сигнальних застосувань: компактна система багатопінових роз’ємів MCS MINI призначена для растрів 3,5 мм і 3,81 мм та проводів перерізом від 0,08 до 1,5 мм2.
Переваги:

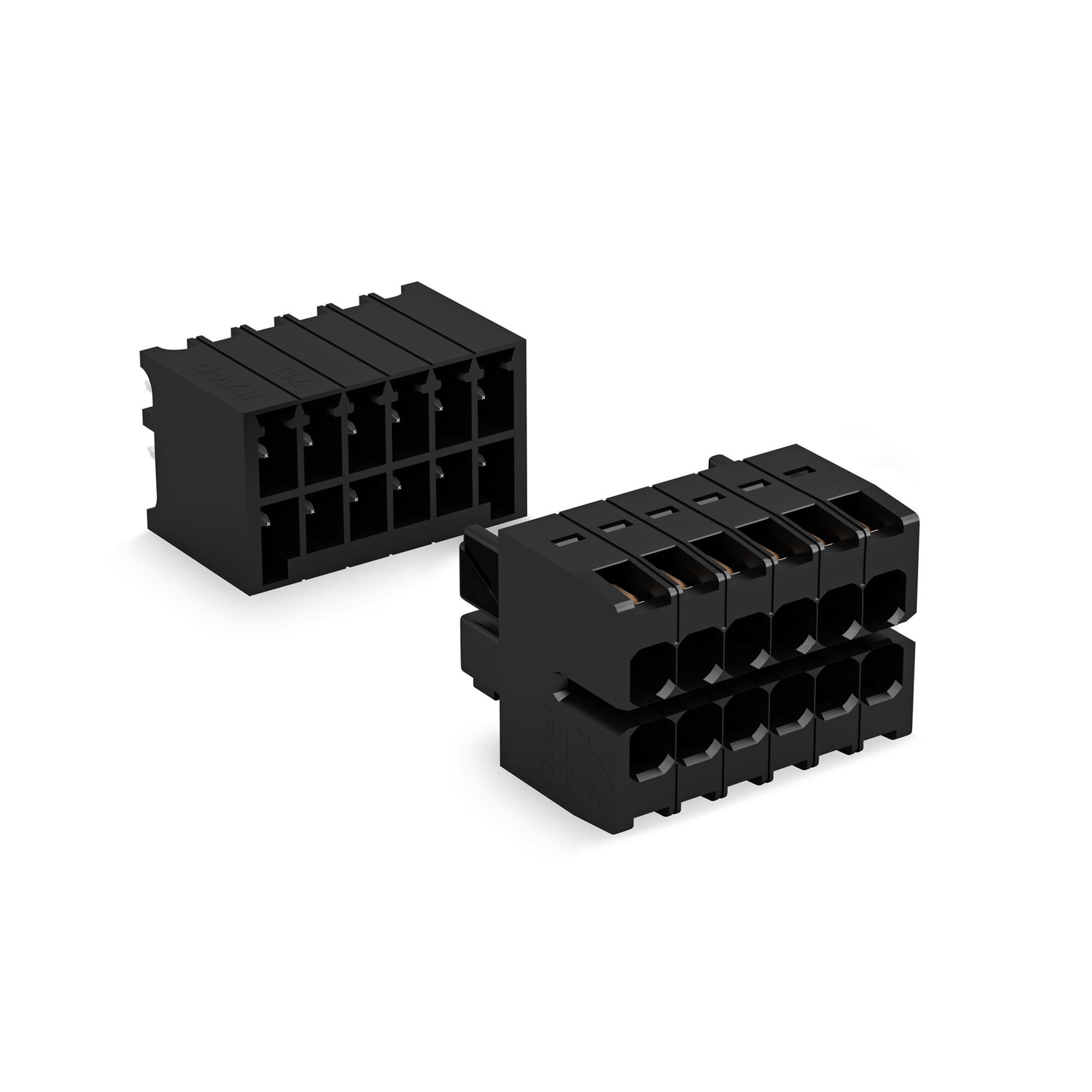

Висока щільність на невеликій площі: MCS MINI HD з дворядним дизайном дозволяє реалізувати безліч з’єднань I/O на мінімальній площі. Елементи доступні в растрі 3,5 мм і призначені для проводів з перерізом від 0,08 до 1,5 мм2.
Переваги:

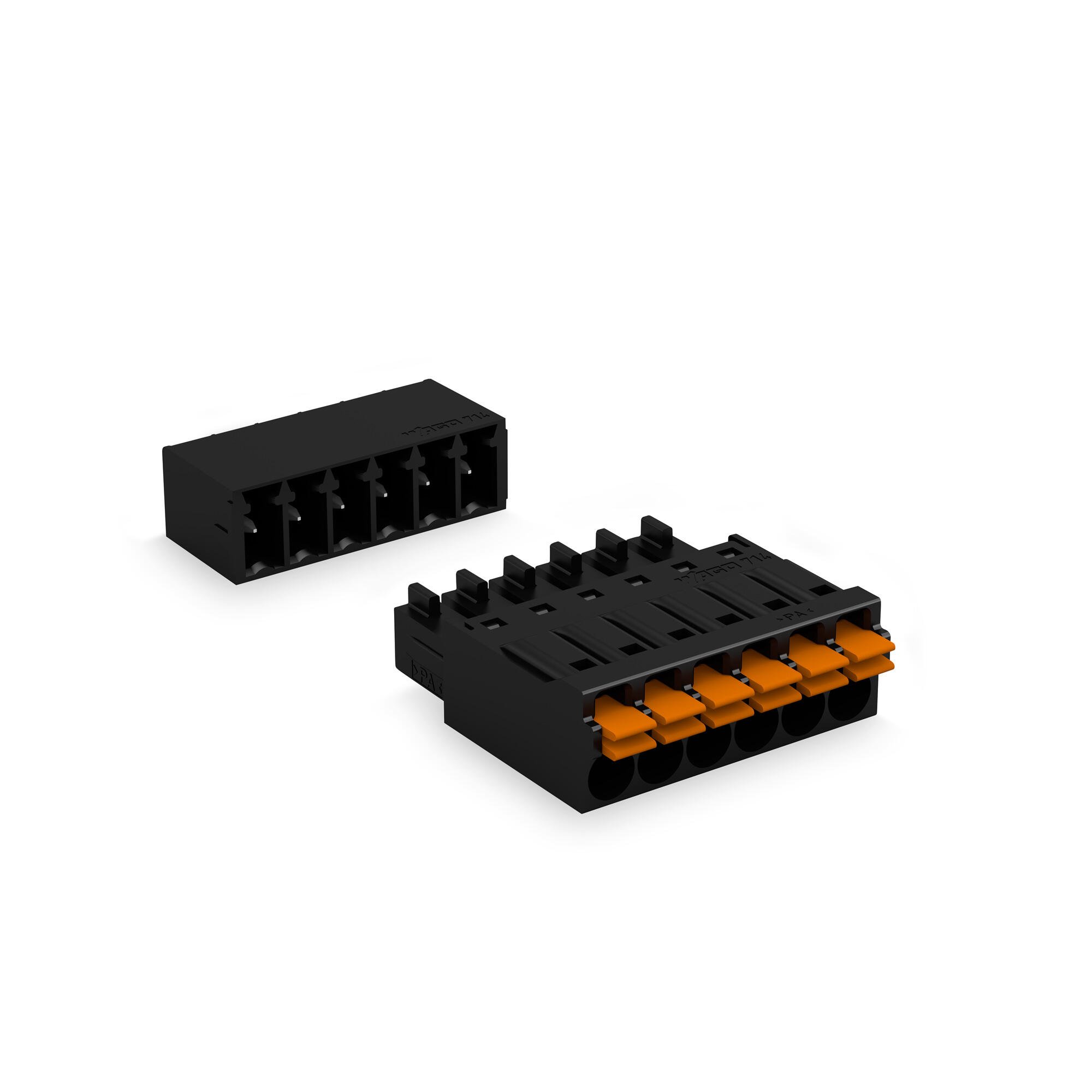

Ультраплоска конструкція, велика щільність, висота лише 7,8 мм: MCS MINI SL відрізняються невеликими розмірами і призначені для проводів перерізом від 0,2 мм2 до 1,5 мм2 з кроком 3,5 мм.
Переваги:
Універсальний продукт з додатковим захистом: універсальна система роз’ємів MCS MIDI з кроком 5 і 7,5 мм забезпечує ще більш безпечне виконання штекерних з’єднань. Можна з’єднувати тільки штекери і роз’єми з однаковою кількістю полюсів. Завдяки можливості індивідуального кодування забезпечується 100% захист від помилкового з’єднання. Таким чином можна уникнути помилок, спричинених вибором елементів з різною кількістю полюсів. Можливе використання всіх типів проводів з перерізом від 0,08 до 2,5 мм2.
Переваги:

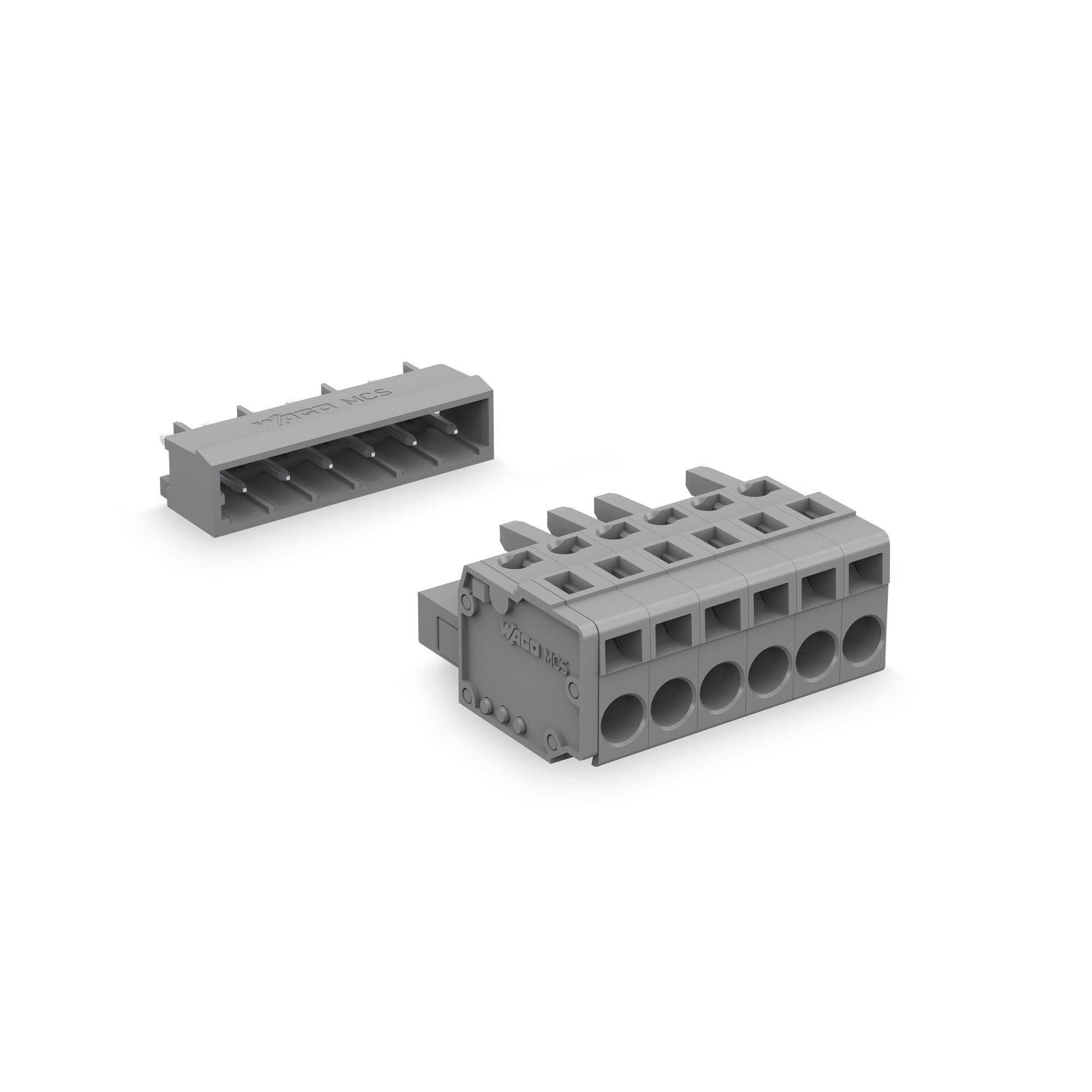

Класичний варіант для живлення пристроїв: універсальний продукт MCS MCS MIDI Classic доступний у розмірах 5 мм, 5,08 мм, 7,5 мм та 7,62 мм. Універсальний затискач CAGE CLAMP® призначений для всіх типів проводів в діапазоні від 0,08 до 2,5 мм2. Система дозволяє, серед іншого, заблокувати штекерне з’єднання бічними затискачами або гвинтовими кріпленнями, які захищають від ненавмисного від’єднання.
Переваги:

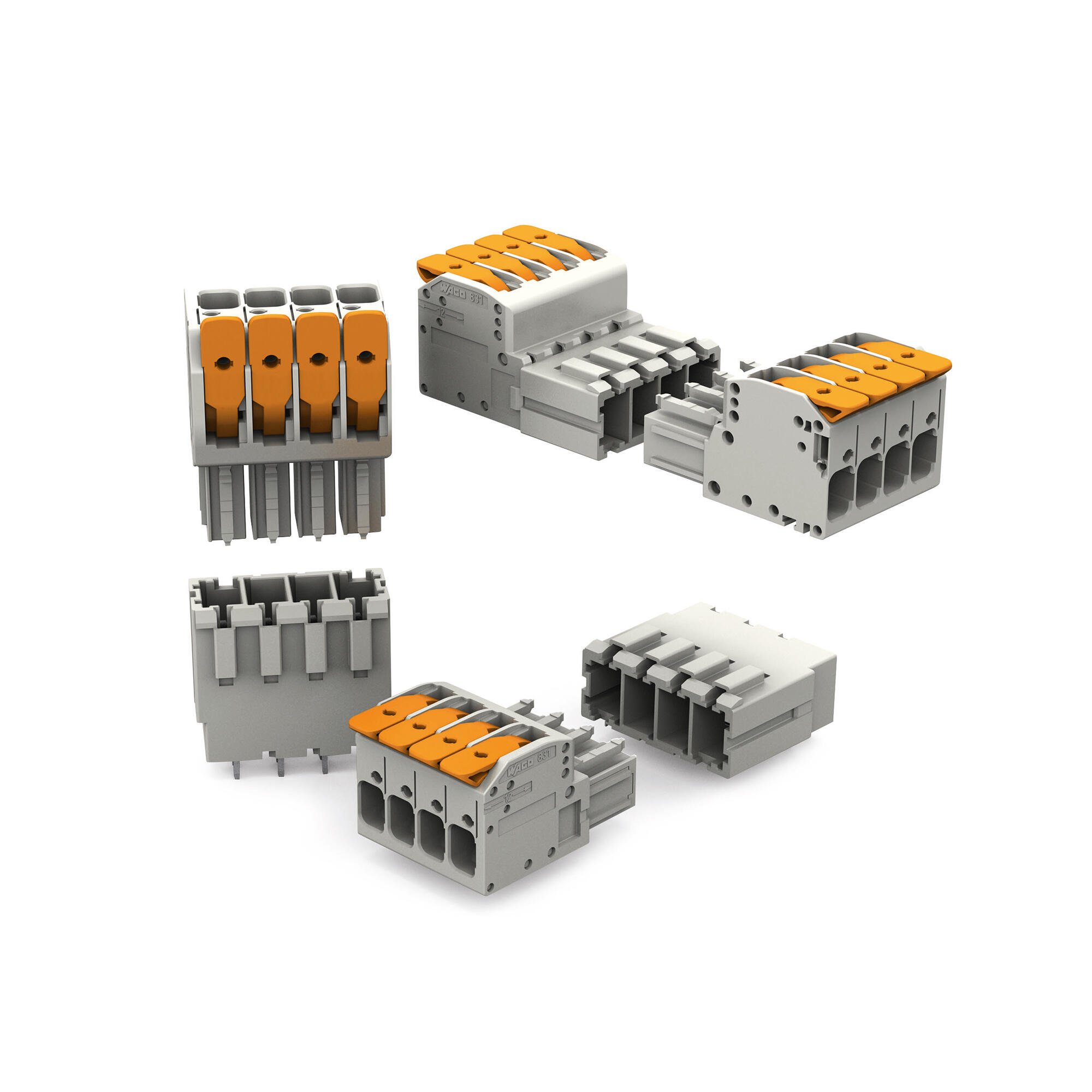

Роз’єми для більш високих струмів: нова система роз’ємів MCS MAXI 6 доповнює сімейство з’єднувачів з важелем для енергетики. Діапазон перерізу проводів від 0,5 до 10 мм2 забезпечує підвищену струмопроводність, завдяки чому вони підходять для установок, що використовують більш високі струми. Інтуїтивно зрозумілий важіль дозволяє підключати провідники без використання інструментів. MCS MAXI 6 доступний у розмірі 7,62 мм.
Переваги:
Єдина в світі штекерна система з важелями для енергетики: система роз’ємів MCS MAXI 16, оснащена інноваційними важелями, призначена для проводів перерізом від 0,75 до 25 мм2 і ідеально підходить для використання в енергетиці. MCS MAXI 16 доступний у растрі 10,16 мм.
Переваги:
Нові продукти

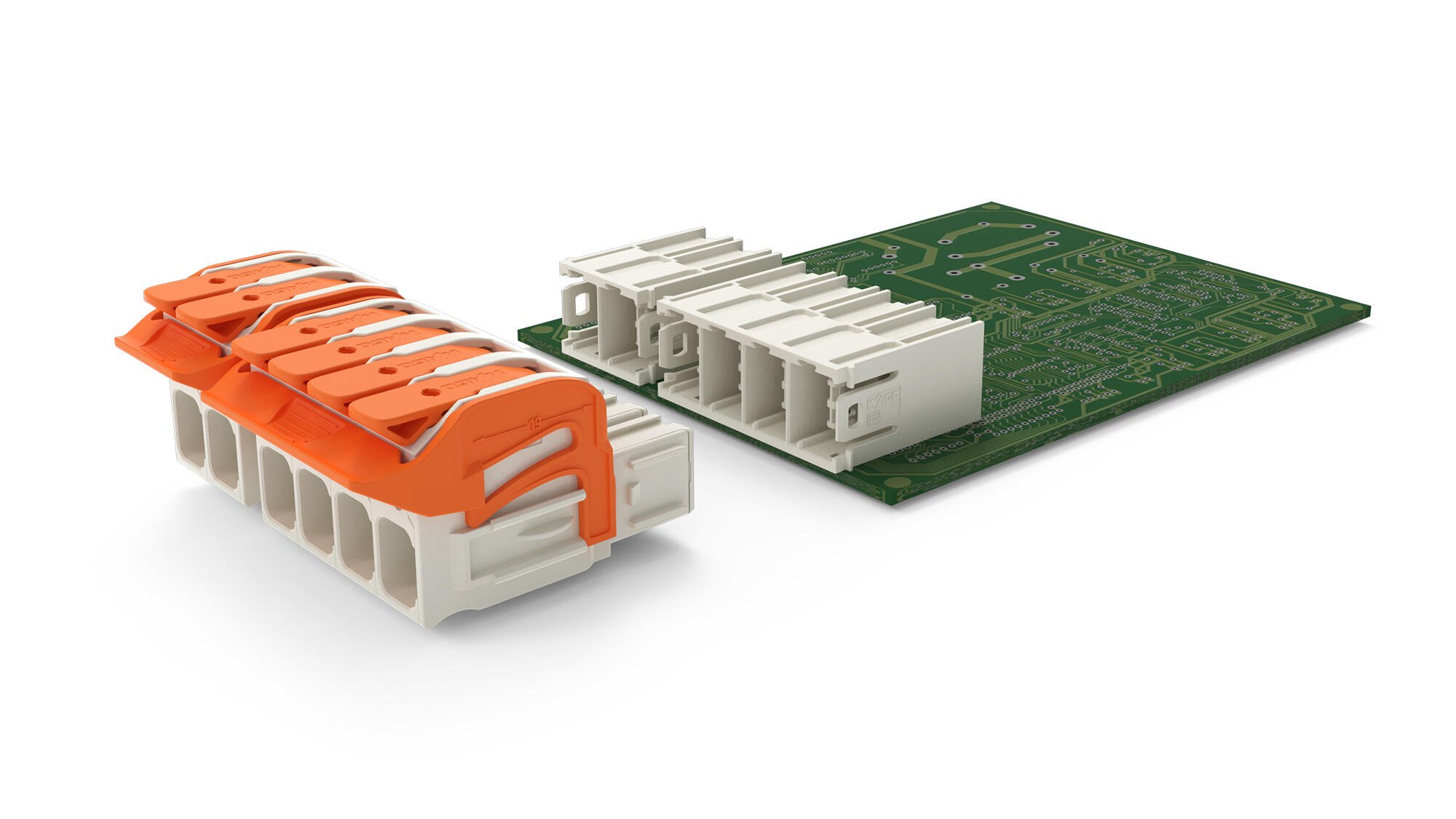

Роз’єм для друкованих плат MCS MAXI 16 пропонує додаткові опції блокування за допомогою центрального фронтального замка.

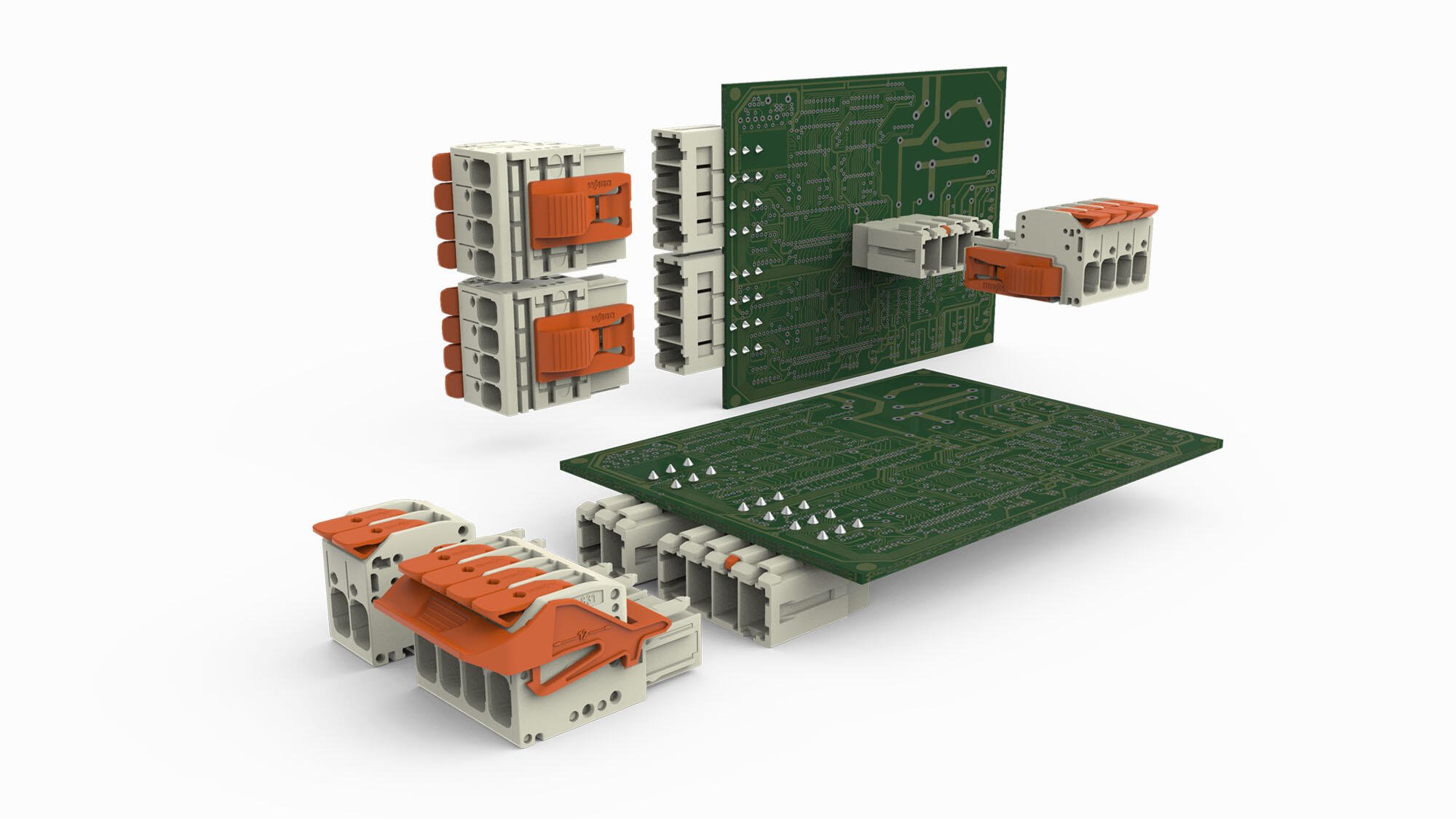

Роз’єм для друкованих плат MCS MAXI 16 з центральним механізмом блокування забезпечує більшу безпеку від випадкового від’єднання в особливо обмеженому просторі. Цей варіант блокування має переднє приведення в дію зверху від входу провідника, що дозволяє розміщувати роз’єм безпосередньо поруч з іншими компонентами. MCS MAXI 16 з підключенням Push-in CAGE CLAMP® надійно передає високі струми до 101 А для перерізів провідників до 25 мм² і ідеально підходить для застосування в приводній техніці, інверторах та системах акумуляторних батарей. Технологія важеля дозволяє проводити підключення без використання інструментів. Завдяки центральному запірному пристрою MCS MAXI 16 пропонує ідеальне поєднання потужності, розміру та зручної сили приведення в дію.
Номери артикулів:
832-1102/320-000
832-1103/320-000
832-1104/320-000
832-1105/320-000
832-1106/320-000
Переваги

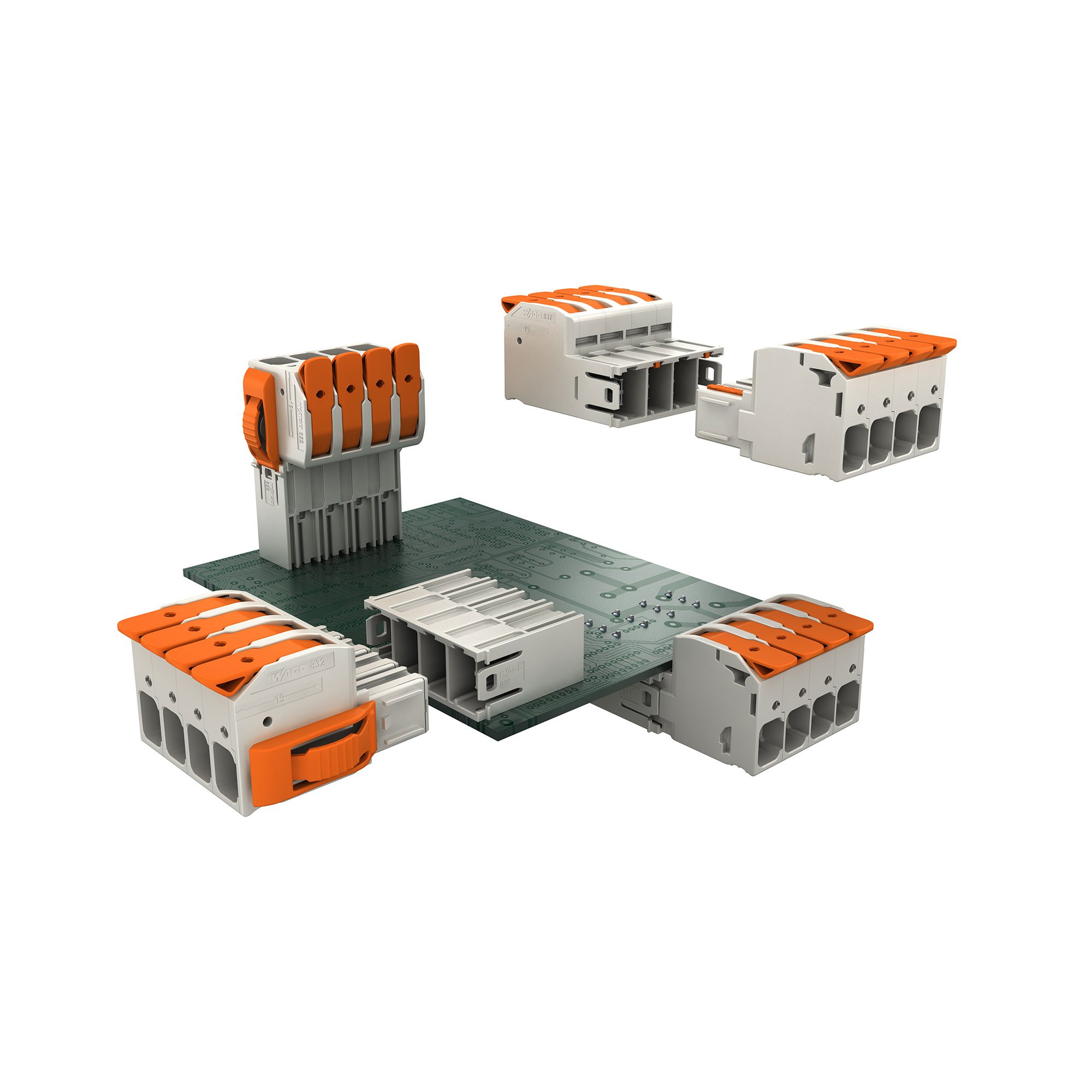

Система з’єднання друкованих плат MCS MAXI 6 забезпечує гнучкість у виборі відповідної системи блокування
Максимальна безпека в мінімальному просторі та більша гнучкість у конструюванні пристроїв – саме це пропонують три системи блокування MCS MAXI 6, надаючи розробникам електроніки ідеальні варіанти блокування для захисту їхніх застосувань від випадкового від’єднання роз’єму.
Усі три рішення для блокування є інтуїтивно зрозумілими та можуть обслуговуватися однією рукою. Бічний фіксувальний важіль оптимізований для застосувань, де поруч із роз’ємом є достатньо місця для його використання. Центральний фіксувальний важіль особливо підходить для застосувань, де роз’єми розташовані один біля одного на передній панелі пристрою, оскільки він пропонує компактний фіксувальний механізм без додаткової ширини між контактами. Однак, якщо місця не вистачає, доступний додатковий центральний фіксувальний механізм. Ця опція обслуговується з передньої панелі, над входом провідника, для забезпечення надійності з’єднання в надзвичайно обмеженому просторі.
Користувачі в галузі отримують переваги від універсального, інтуїтивного, швидкого та простого управління завдяки чіткій колірній схемі та автоматичному механізму фіксації без інструментів, який забезпечує як звуковий, так і тактильний зворотний зв’язок при з’єднанні.
Номери артикулів:
831-1102/038-000 до 831-1109/038-000
831-1102/322-000 до 831-1109/332-000
831-1102/306-000 до 831-1106/306-000
Переваги

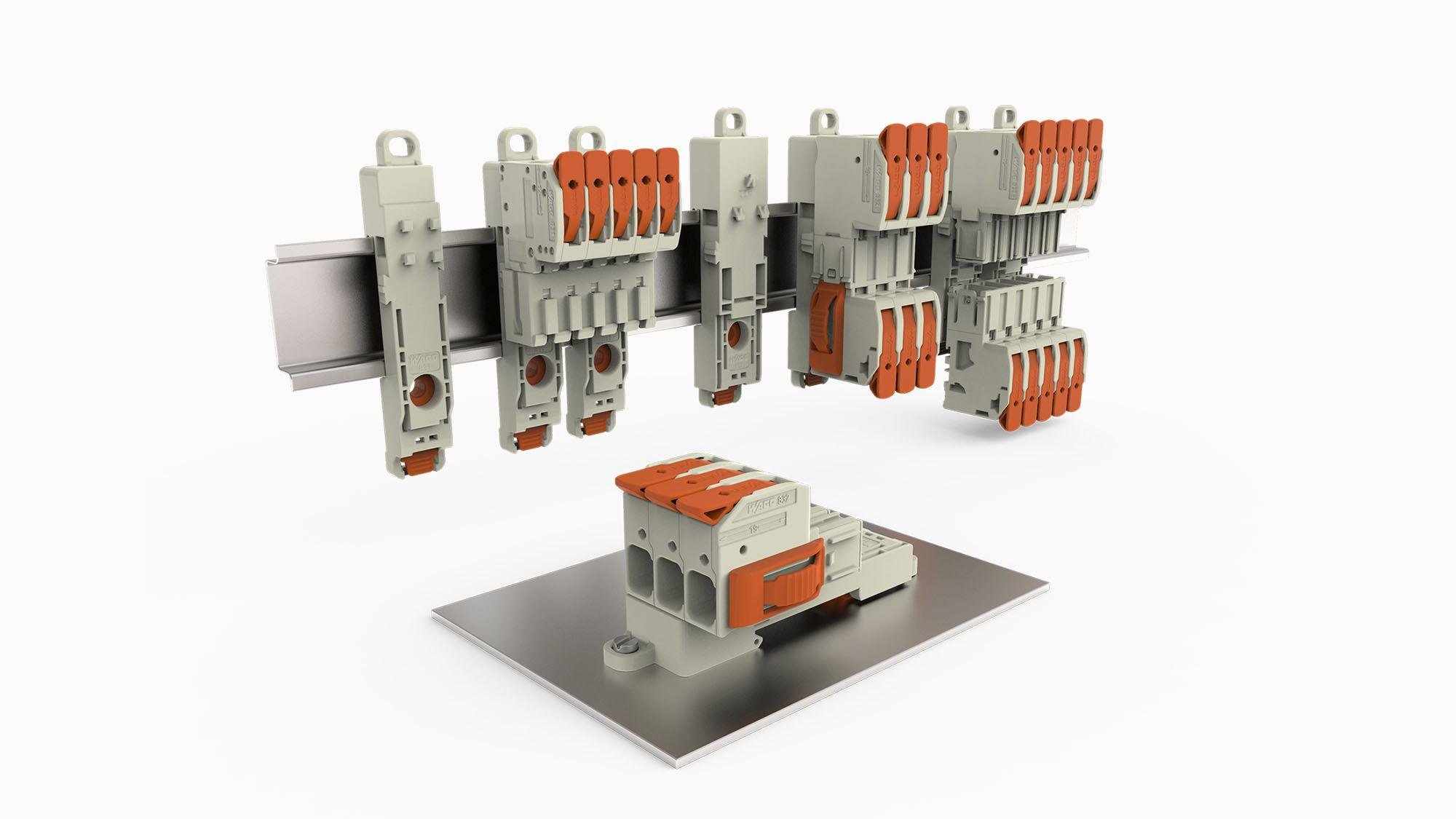

Надійне, гнучке кріплення: саме це пропонують нові монтажні адаптери WAGO для систем з’єднань MCS MAXI 6 і 16 з важелями. Вони дозволяють легко закріпити вивідні дроти з перетином до 25 мм2 на рейці DIN-35 або панелі.

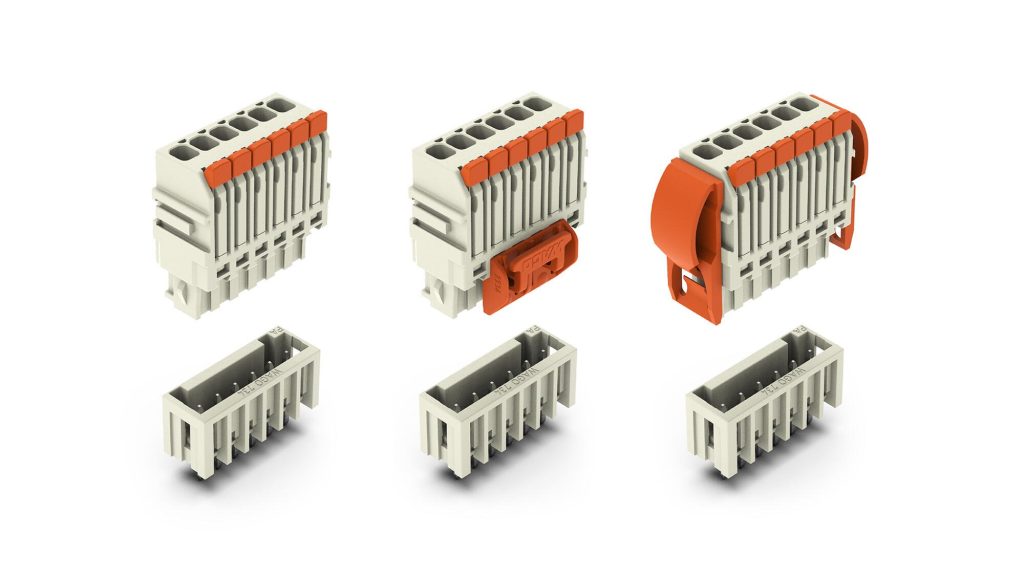

Роз’єми MCS MINI з важелями та вставним з’єднанням забезпечують більшу зручність підключення для провідників перерізом до 1,5 мм2.
Переваги

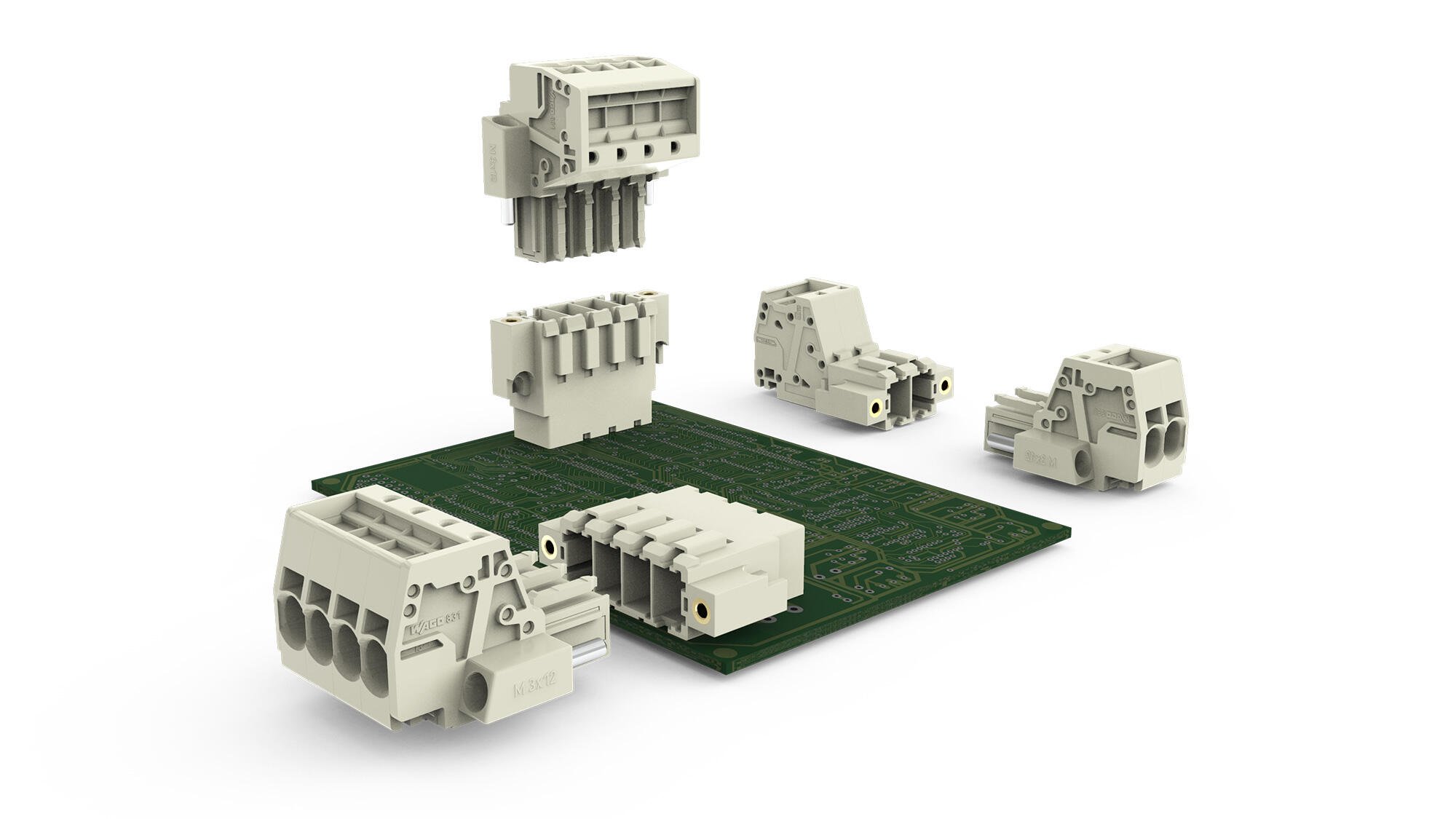

Гвинтовий блокуючий механізм для максимального захисту
Система з’єднання MCS MAXI 6 від WAGO оснащена гвинтовим блокуючим механізмом для захисту та додаткової стабільності.
Максимальний захист від випадкового від’єднання та більша механічна стабільність для підключення силової електроніки – саме це пропонує нова гвинтова блокуюча система від WAGO для роз’ємів MCS MAXI 6 та роз’ємів з Push-in CAGE CLAMP® користувачам у всіх галузях промисловості.
Завдяки цій новій гвинтовій системі блокування роз’єми 1-wire від WAGO мають додаткову опцію поверхневого монтажу, що спрощує кріплення вільних проводів до панелі. Крім того, опціональне гвинтове кріплення до плати надає додаткову стабільність кутовим штекерним роз’ємам THT від WAGO. Це забезпечує користувачам максимальну надійність під час підключення силової електроніки.
Номери артикулів:
831-3102/107-000 до 831-2109/107-000
831-3202/109-000 до 831-3209/109-000
831-3602/108-000 до 831-3609/108-000
831-3622/108-000 до 831-3629/108-000

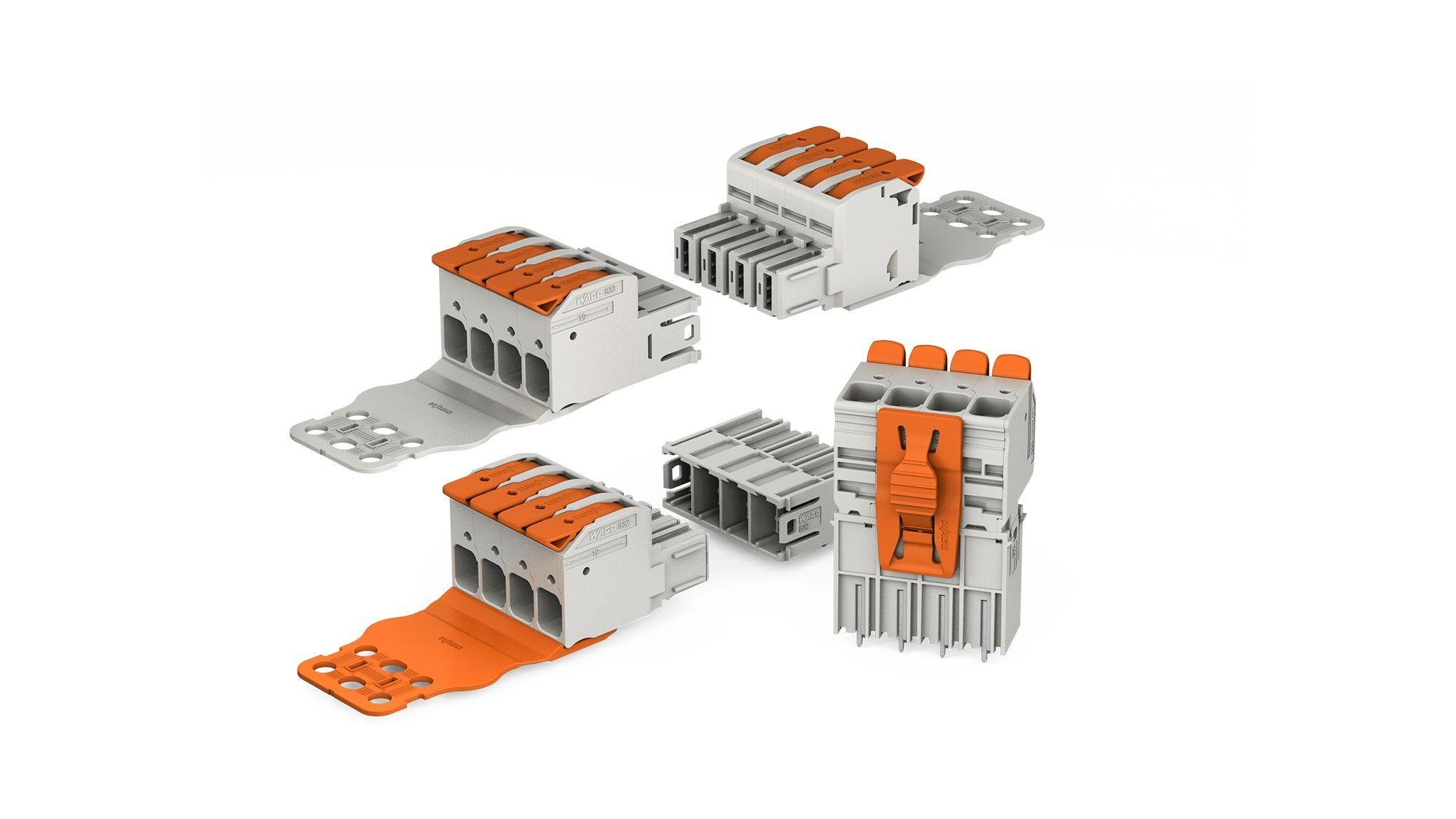

Центральний блокуючий важіль і пластина для зняття натягу для системи з’єднання WAGO MCS MAXI 16 забезпечують безпеку в найбільш компактній конструкції.
Центральний блокуючий важіль, з пластиною для зняття натягу або без неї, для роз’ємів для друкованих плат WAGO серії 832 MCS MAXI 16 забезпечує як максимальну безпеку, так і зручну конструкцію, навіть у найменших просторах. Це робить рішення WAGO найкомпактнішим на ринку роз’ємів з блокуванням для друкованих плат у силовій електроніці.
Інтуїтивно зрозумілий центральний блокуючий важіль захищає від випадкового від’єднання – без додаткової ширини між контактами, що дозволяє розміщувати роз’єми безпосередньо один біля одного. У поєднанні з пластиною для зняття натягу провідники захищені від виривання. Водночас міцна затискна пластина полегшує користувачам підключення та відключення роз’єму.
Переваги:
