Клеми на DIN рейку: важель, кнопка, монтажний отвір

Клеми WAGO для монтажу на DIN рейку з важелем, кнопкою, монтажним отвором

Клеми WAGO для монтажу на рейку доступні у трьох варіантах монтажу провідників: важіль, кнопка або монтажний отвір для інструмента – тож ви завжди можете обрати оптимальне рішення для будь-якого застосування.
Система маркування та багатофункціональний асортимент перемичок, що застосовуються у відомих клемах WAGO TOPJOB^® S, повністю сумісні й з новими клемами, оснащеними важелями.

Переваги:

Три варіанти монтажу провідників: важіль, кнопка, монтажний отвір
Можливість безперервного маркування
Одна універсальна лінійка перемичок TOPJOB^® S для всіх трьох варіантів
Технологія Push‑in: пряме введення одножильних провідників та багатожильних провідників із наконечниками у всіх варіантах клем
Можливість тестування для кожного варіанта

Три способи монтажу провідників = Одна лінійка

Оптимальна клема для монтажу на рейку для будь-якого застосування: важіль, кнопка або отвір для інструмента – оберіть саме такий варіант і моделі, які найкраще відповідають вашим потребам та специфіці застосування.

Огляд продуктів

Клеми на DIN рейку з важелями

Під’єднуйте провідники без інструментів за допомогою клем для монтажу на рейку з важелями. Завдяки важелю відкривати й закривати затисний пункт вручну – максимально просто. Особливо у польових умовах користувач отримує переваги інтуїтивного та зручного керування. Піднятий важіль залишається відкритим, що дає змогу одночасно підключати жорсткі або складні у згині провідники великого перерізу. Завдяки технології Push‑in CAGE CLAMP^® також можливе безпосереднє введення суцільних, багатодротяних та гнучких провідників із газонепроникними опресованими наконечниками.

Переваги:

Ручне керування важелем – інтуїтивно зрозуміле та не потребує інструментів
Піднятий важіль залишається відкритим, звільняючи руки для швидкого й простого монтажу
Положення важеля чітко показує, відкритий чи закритий затискний пункт
Усі типи провідників можна під’єднувати та від’єднувати без інструментів
Технологія Push‑in CAGE CLAMP^® забезпечує підключення одножильних та багатожильних провідників із наконечниками простим вставленням
Підключення фіксується, коли важіль легко й швидко опускається у закрите положення

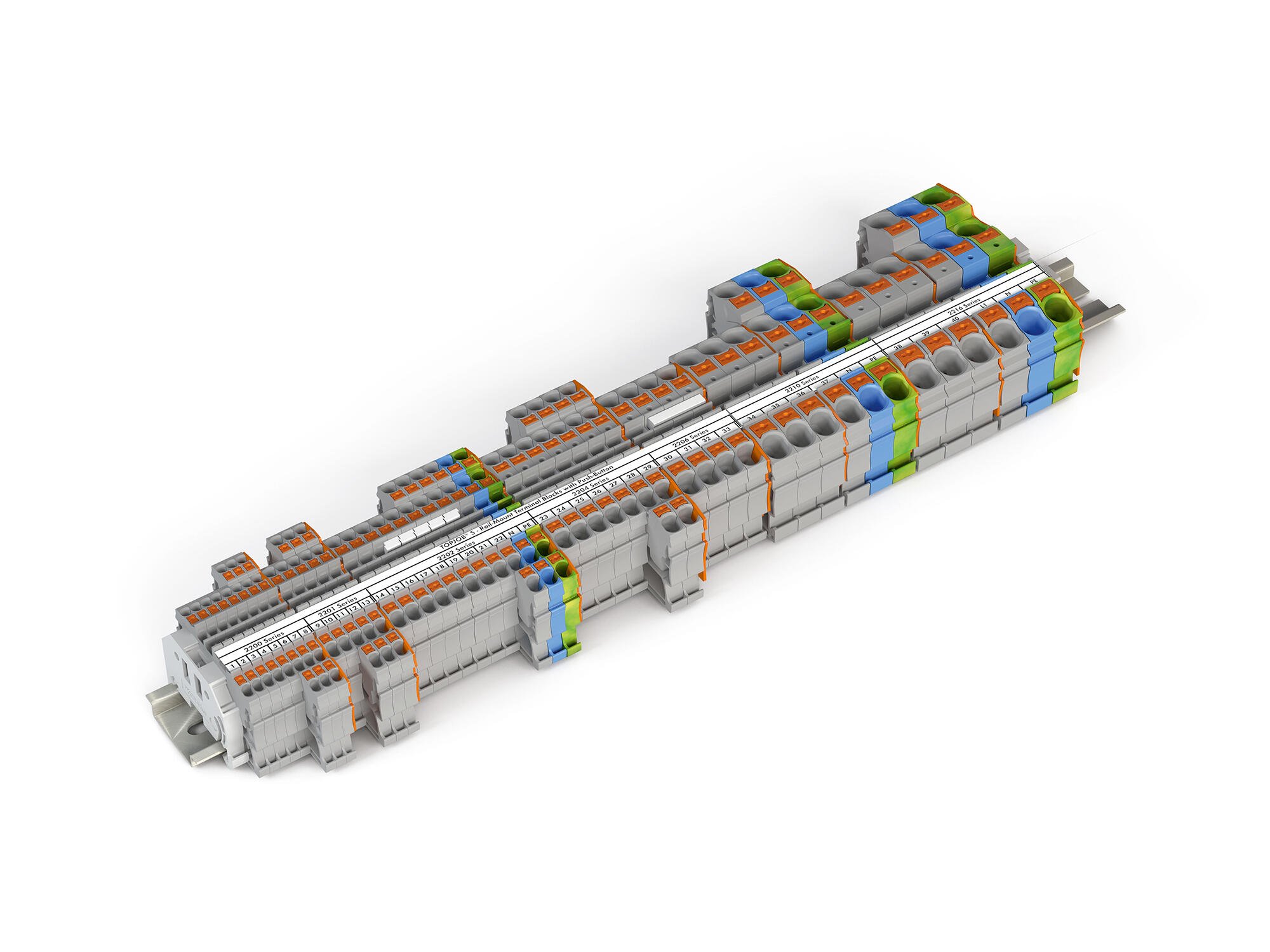

Клеми на DIN рейку з кнопкою

Лінійка клем TOPJOB^® S для монтажу на рейку також включає варіанти з кнопками. Клеми з кнопками доступні для таких номінальних перерізів провідників: 1,0 мм², 1,5 мм², 2,5 мм², 4 мм², 6 мм², 10 мм² та 16 мм² (18, 16, 14, 12, 10, 8 та 6 AWG). Вони випускаються у варіантах на два, три або навіть чотири провідники.
Затискний пункт відкривається натисканням кнопки за допомогою будь-якого стандартного інструмента. Помаранчева кнопка дозволяє швидко та чітко відрізнити елемент керування відкриттям від місця введення провідника.
Клеми TOPJOB^® S базуються на перевіреній технології Push‑in CAGE CLAMP^®, яка додатково дає можливість підключати одножильні, а також багатожильні провідники з наконечниками простим вставленням – без інструментів.

Переваги:

Для відкриття затискного механізму достатньо будь-яки стандартним інструментом натиснути кнопку.
Інтуїтивна дія – помаранчевий колір чітко виділяє кнопку серед інших елементів.

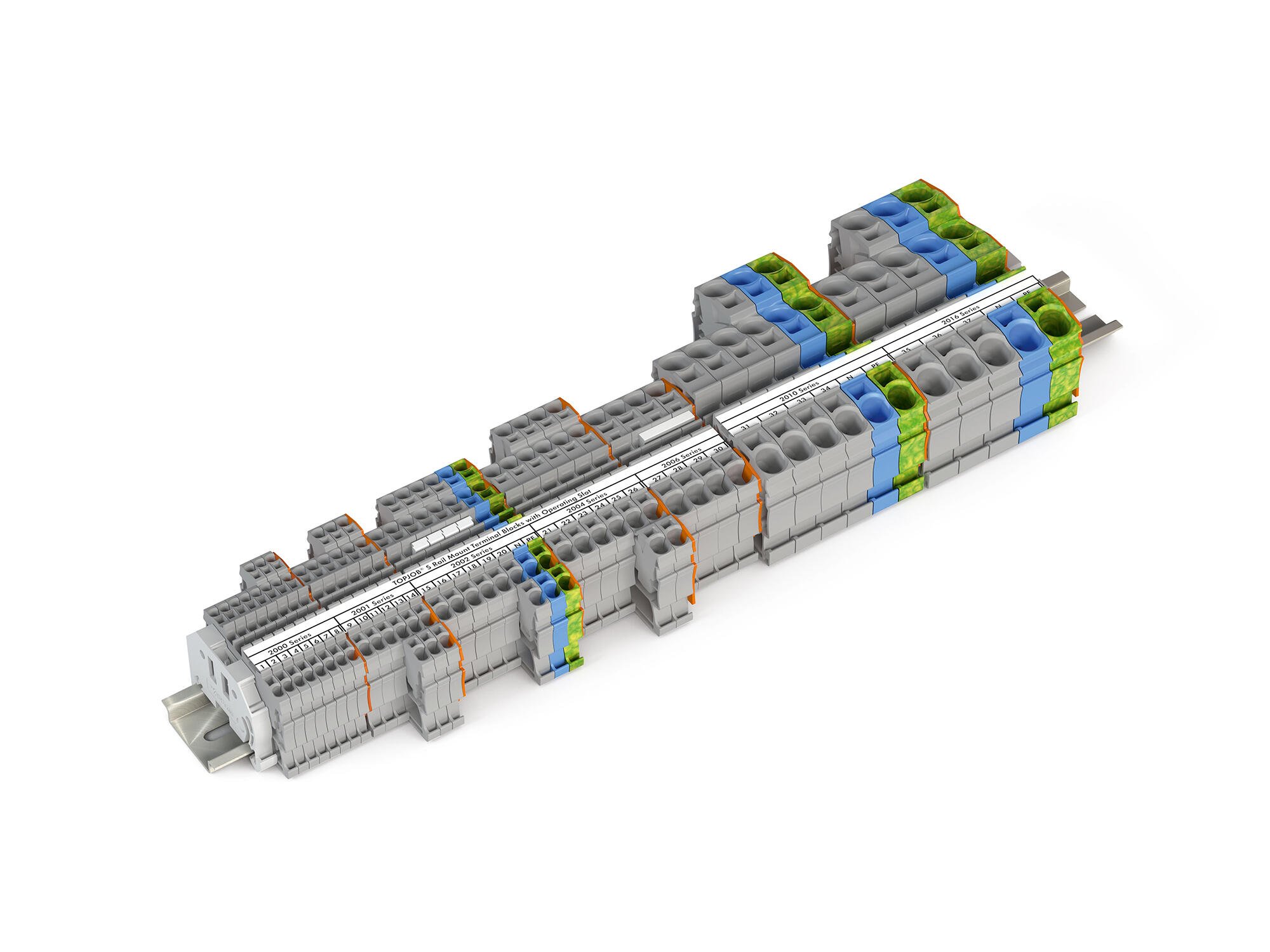

Клеми на DIN рейку з монтажним отвором

Клеми WAGO TOPJOB^® S для монтажу на рейку з отвором для інструмента дають змогу легко під’єднувати провідники за допомогою монтажного інструмента. Інструмент, який використовується для підключення багатожильних провідників, залишається в отворі до моменту під’єднання. Затискний пункт утримується у відкритому стані, що звільняє руки та спрощує монтаж.
Клеми з отворами для інструмента представлені у широкому асортименті. Окрім однорівневих клем із великим діапазоном перерізів від 0,14 мм² до 25 мм² (24–4 AWG), доступні також дворівневі та трирівневі клеми, а також функціональні модулі для будь-якого типу застосування.

Переваги:

Монтажний інструмент залишається в монтажному отворі до повного завершення підключення.
Затискний пункт чітко видно завдяки вставленому інструменту.
Механізм для введення провідника залишається відкритим, що звільняє руки та забезпечує зручність під час монтажу.
