Клеми Mini на DIN рейку

Клеми на DIN рейку Mini – справжній майстер економії місця

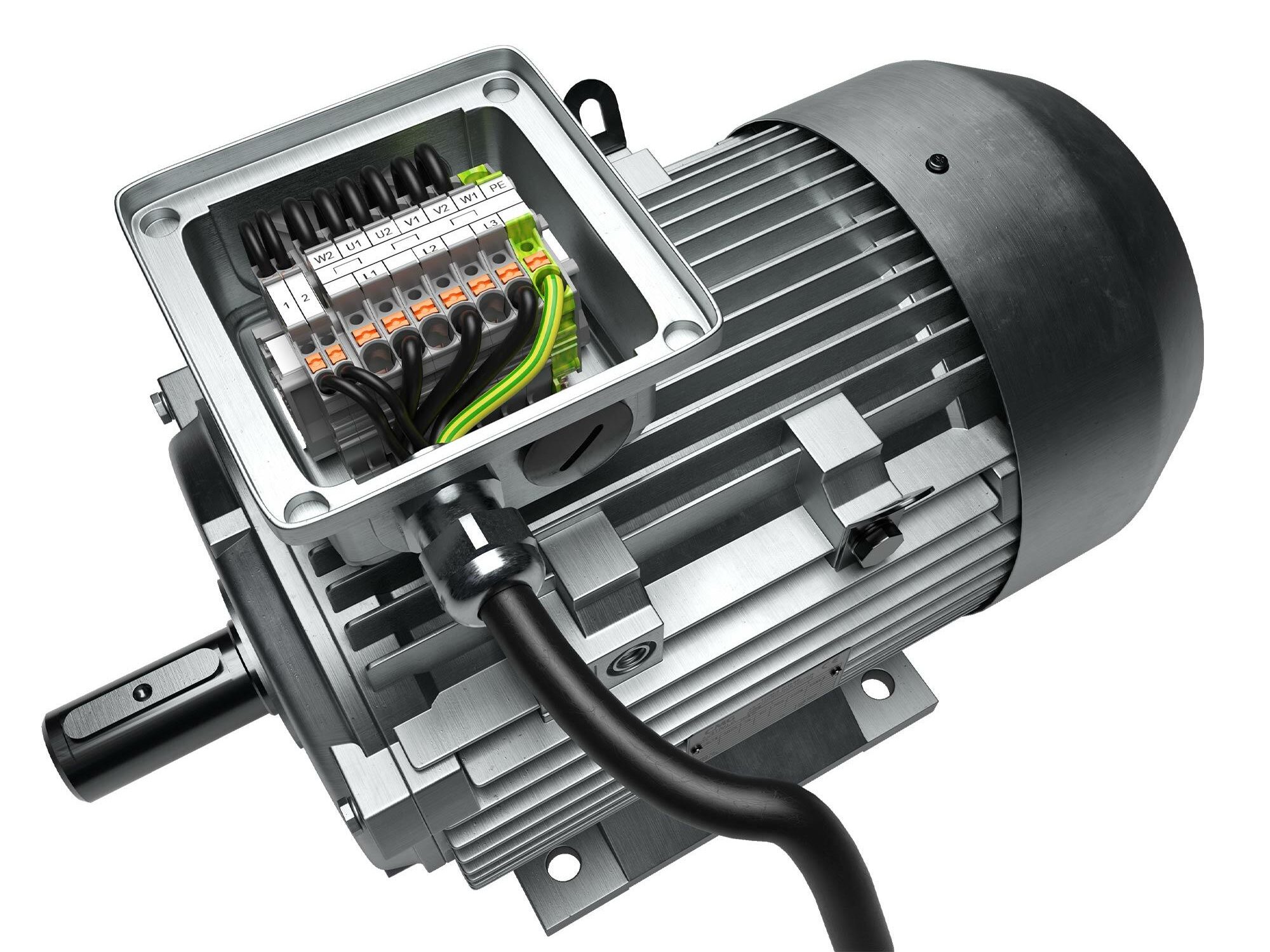

Клеми для монтажу на DIN рейкe TOPJOB^® S Mini від WAGO з монтажними отворами або кнопками мають компактну конструкцію, що робить їх ідеальними для з’єднань в обмеженому просторі клемних коробок, наприклад, двигунів або насосів.

Номінальний переріз: 1 (1,5) мм² | 2,5 (4) мм²
Номінальний струм: 13,5 (17,5) А | 24 (32) А
Номінальна напруга: 500 В | 800 В IEC
Спеціальні варіанти монтажу
Затискач CAGE CLAMP®

Клеми Mini для монтажу на DIN рейку у використанні

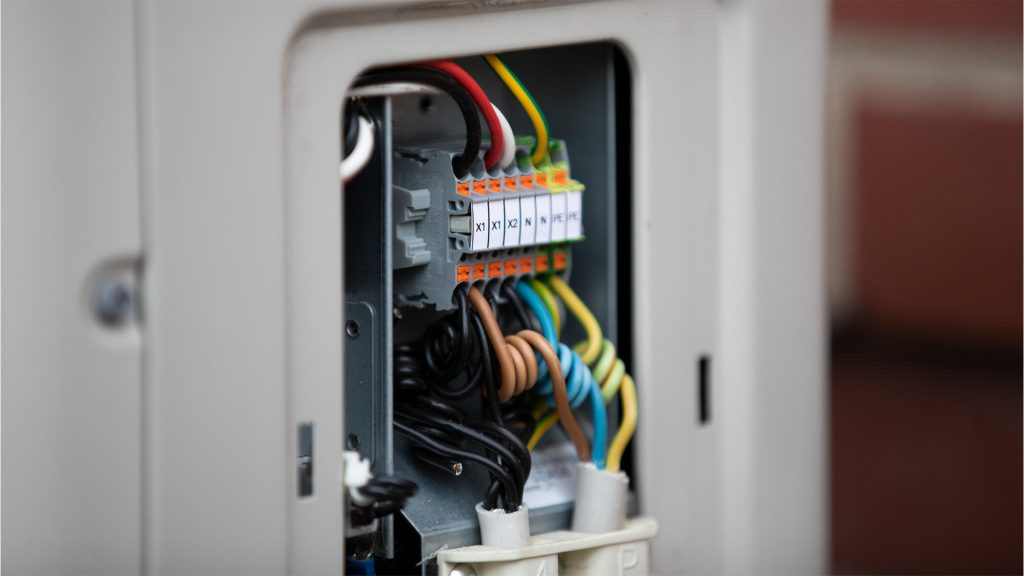

Підключення пристроїв у будівельних технологіях – зовнішній блок спліт‑системи кондиціонування повітря

Малі компоненти – велике маркування: велика маркувальна поверхня мініатюрних клемників TOPJOB^® S забезпечує швидку та чітку організацію у компактних підсистемах.

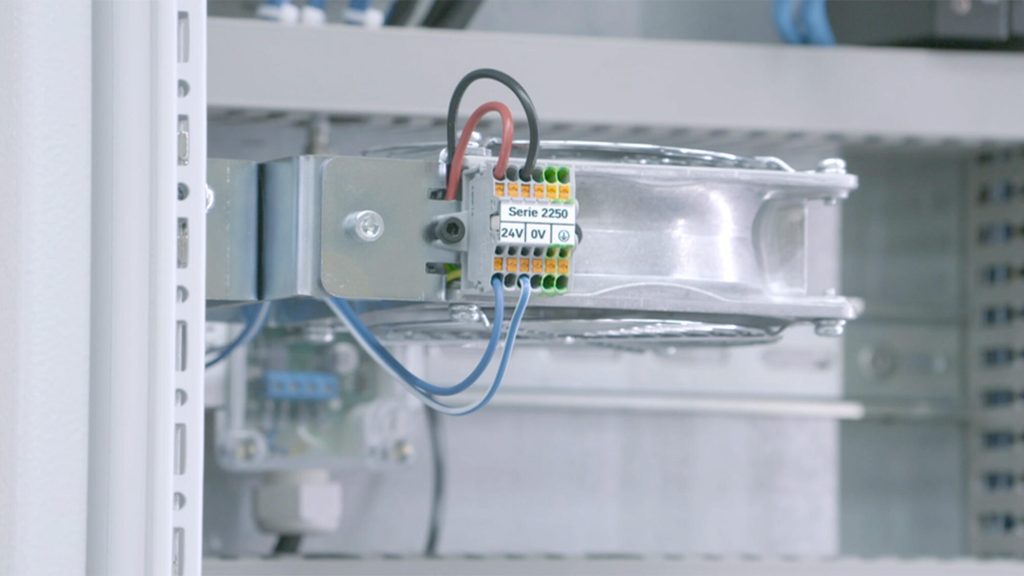

Підключення пристроїв у розподільчих шафах

Менший розмір означає кращу відповідність — мініатюрні клемники TOPJOB^® S на DIN-рейку пропонують компактну конструкцію для підключення пристроїв у розподільчих шафах.

Відкрийте різноманіття клеми Mini

1 mm² (2250-1201 ) 2.5 mm² (2252-1201)

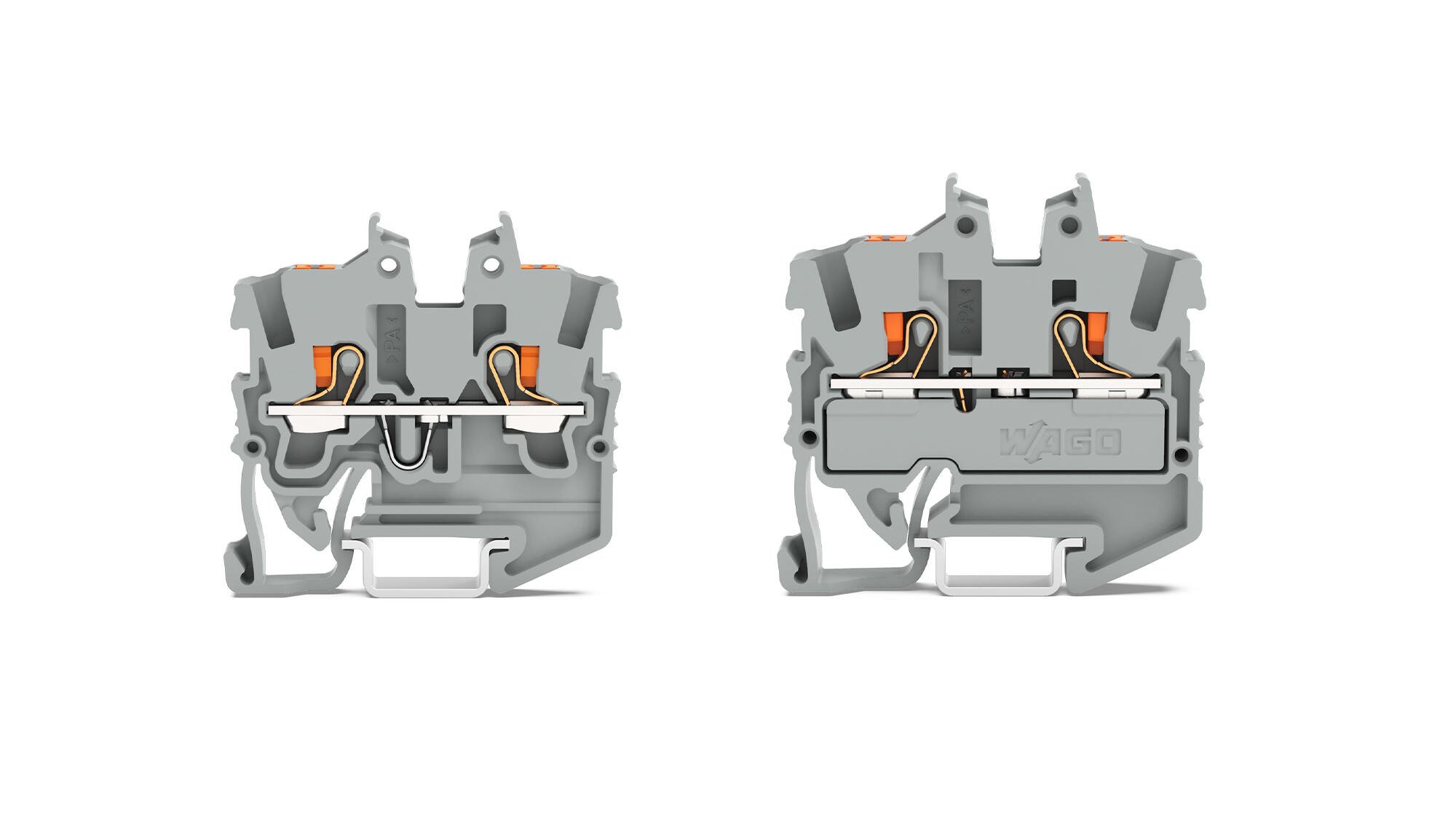

Зручний монтаж з компактною конструкцією

Завдяки довжині 33 мм (номінальний переріз: 1 мм²) і 36,5 мм (номінальний переріз: 2,5 мм²) нові мініатюрні клемні колодки для монтажу на рейку дуже компактні, що робить їх підключення особливо зручним, наприклад, в тісних клемних коробках двигунів або насосів. Мініатюрні клемні колодки на DIN рейку 2,5 мм² на 25 % коротші за стандартні рейкові клемні колодки TOPJOB^® S (наприклад, 2252-1201 – 2202-1201).

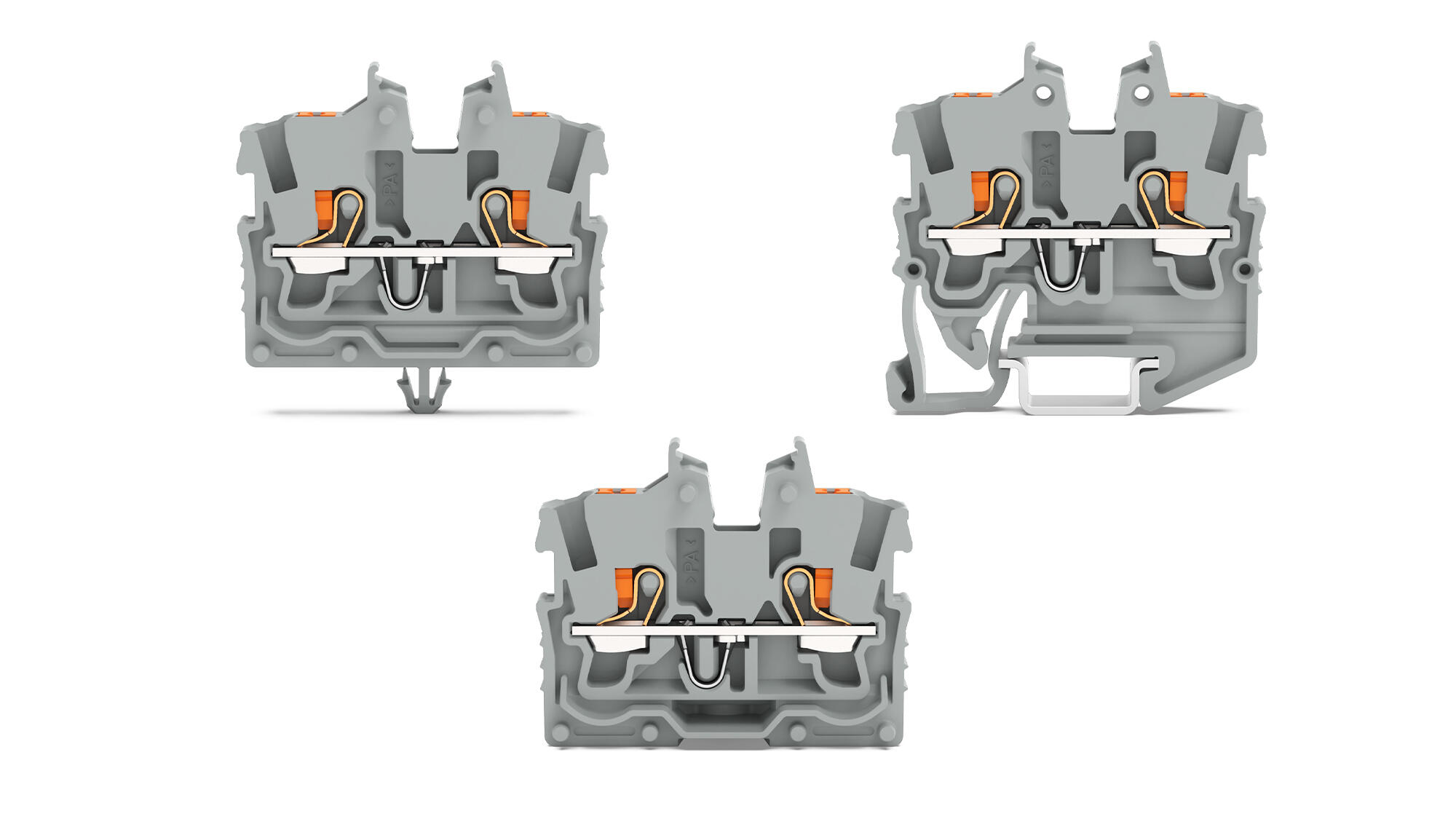

Варіанти монтажу для будь-якого застосування

Мініатюрні клемні колодки WAGO на DIN рейку пропонують кілька варіантів монтажу для виняткової гнучкості. Вони можуть бути встановлені безпосередньо на рейку DIN-15 розміром 15 x 5,5 мм (0,5 x 0,27 дюйма) або на монтажну панель за допомогою фланця чи защіпного монтажного фіксатора.

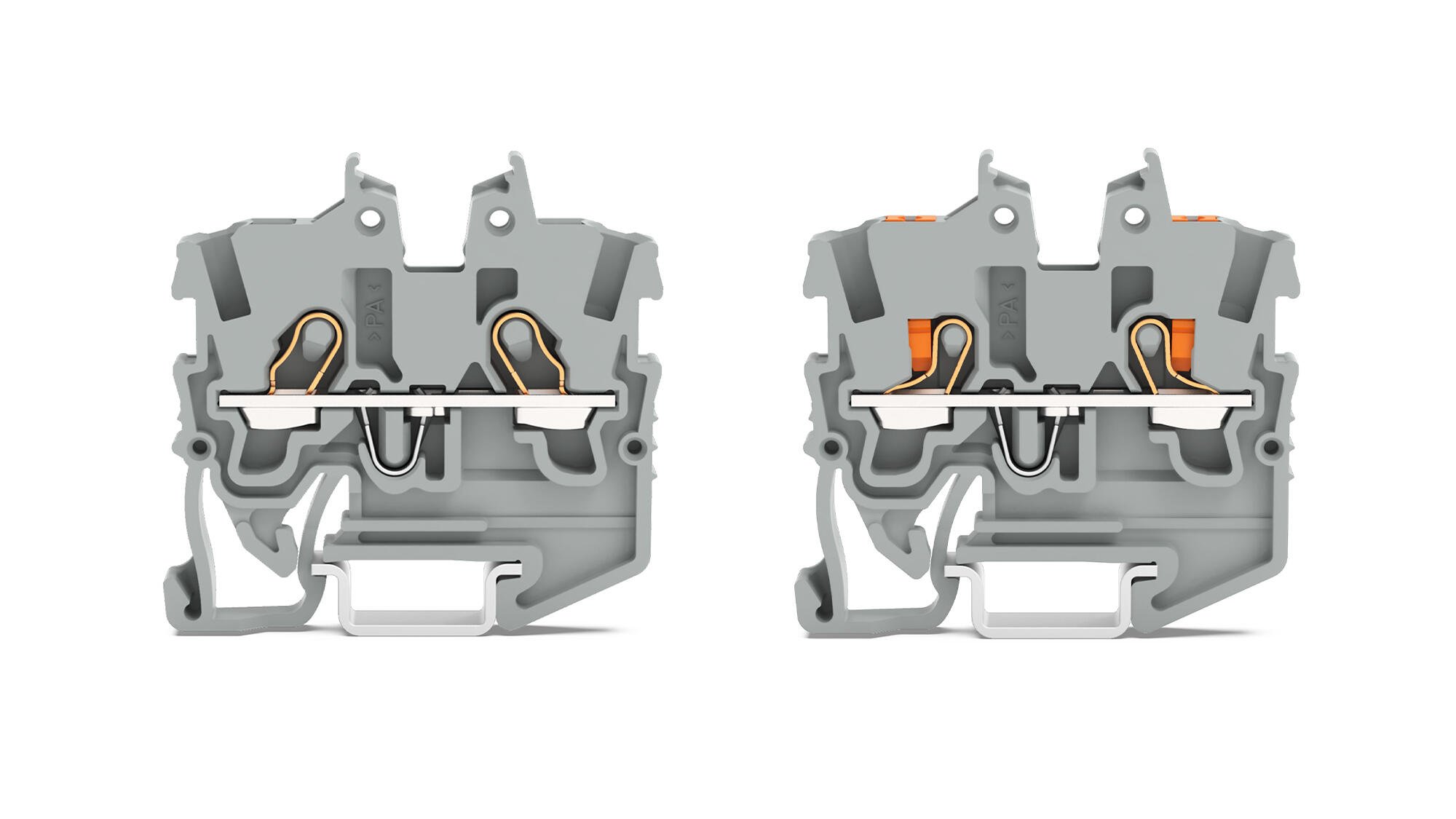

Варіанти монтажу Push-in CAGE CLAMP^®

Мініатюрні клеми WAGO на DIN‑рейку доступні у двох варіантах монтажу провідника: кнопка або монтажний отвір. Обидва типи підтримують технологію Push-in CAGE CLAMP^®.

Переваги кнопок:

Використовуйте будь-який стандартний робочий інструмент.
Помаранчевий колір виділяє кнопку, забезпечуючи миттєву візуальну ідентифікацію.
Кнопка стала синонімом зручності, що зробило її найпопулярнішим рішенням для монтажу проводки в польових умовах.

Переваги монтажних отворів:

Інструмент залишається у слоті – обидві руки вільні для монтажу.
Після вставлення робочий інструмент позначає точку затискання і тримає її відкритою.

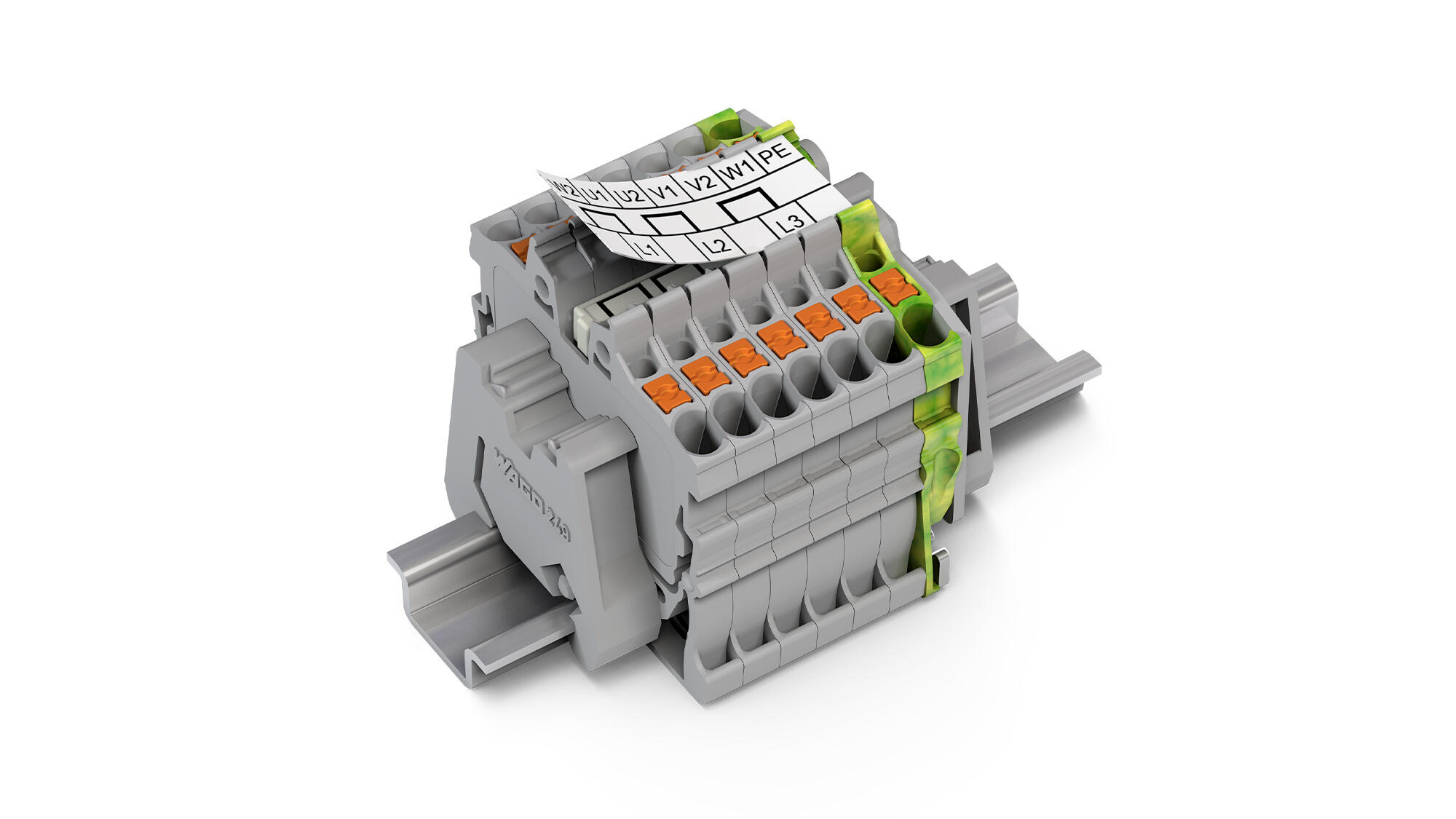

Широкий асортимент аксесуарів

Клема Mini на DIN‑рейку від WAGO є найменшою версією в лінійці TOPJOB^® S. Оскільки вона належить до цього ж портфоліо, перевірені галуззю аксесуари TOPJOB^® S також сумісні з мініатюрними клемниками:
Асортимент перемичок: Можна використовувати стандартні перемички TOPJOB^® S. Наприклад, попередньо зібрані перемички для з’єднання «зіркою» (2000‑405/011‑000) або «трикутником» (2000‑406/020‑000).
Маркувальні стрічки: Використання безперервних маркувальних стрічок WAGO економить час і кошти – одночасно можна нанести маркування до трьох рядків.
